Mode unitaire optique G657A1 1km de suppresseur de zone en angle mort de boîte de câble de lancement de la fibre OTDR

SM G652D 1000M Connecteur de boîte de câble de lancement OTDR à fibre optique SC pour le test PON

Boîte de câble de lancement OTDRDes descriptions:
- un câble de lancement de type mini conçu pour faciliter les essais de câbles à fibre optique lors de l'utilisation d'un OTDR.

- OTDR Launch Cable Box is designed to aid in the testing of fiber optic cable when using an OTDR Launch Cable Box is used with Optical Time Domain Reflectometers (OTDRs) to help minimize the effects of the OTDRs launch pulse on measurement uncertainty.

- Conçu pour faciliter les essais de câbles à fibre optique lors de l'utilisation d'un OTDR.

- Disponible dans de nombreuses configurations et longueurs de fibres.

-Effect of blind spots on OTDR measurement accuracy we refer to a series of "blind spots" caused by saturation of OTDR receiver caused by reflection from feature points such as active connectors and mechanical joints as blind spots.

- La zone aveugle de la fibre optique peut être divisée en zone aveugle événement et en zone aveugle attenuation:la distance de longueur entre le point de départ du pic de réflexion et le pic de saturation du récepteur causé par l'interférence du connecteur actif est appelée zone aveugle aux événements;

- The distance between the starting point of the reflection peak and the point at which other events can be identifieddue to the interference of active connectors in the optical fiber is called the attenuation blind areaPour l'OTDR, plus le point mort est petit, mieux c'est.

- La zone aveugle augmentera avec l' augmentation de la largeur de la largeur de l' impulsion.

- Bien que l'augmentation de la largeur d'impulsion augmente la longueur de mesure, elle augmente également la zone aveugle de mesure.

- Par conséquent, lorsque nous testons la fibre optique, nous devons utiliser des impulsions étroites pour mesurer la fibre optique attachée à OTDR et les points d'événement adjacents,alors que nous devons utiliser des impulsions larges pour mesurer l'extrémité éloignée de la fibre optique.

Caractéristiques:
- Le boîtier peut contenir jusqu'à 2000 mètres de fibre.

- De nombreux types de connecteurs sont disponibles, tels que: SC/UPC, SC/APC, FC/UPC, FC/APC, E2000/UPC, E2000/APC, ect

- Pratique, légère, puissante, conception inspirée de la tablette, petit volume,Il est facile à transporter.
- Aide à effectuer une mesure plus précise avec un OTDR.
- Révèle la perte d'insertion et la réflectance de la connexion proche.
- Gestion intégrée des câbles Aide à réduire le stress des câbles et à économiser de l'espace.

-Suppresseur d'impulsion, boîte de lancement, ligne de retard, installation/essai, formation, étalonnage.

- Fermeture composée pour un joint positif et une ouverture facile avec fonction de verrouillage.

- Les constructions non métalliques ne feront pas de bosses, ne corroderont pas et ne conduiront pas l'électricité.

-- Résistant à l'eau, à l'écrasement et à la poussière.

Les informations suivantes

- Type de connecteur: SC, LC, ST, FC, E2000, etc.
- Longueur: de 100m à 4000m.
- Matériau de la boîte: plastique.
- Couleur de la boîte: jaune.
- Température de fonctionnement de -40°C à +80°C
- Type de fibre: mode unique, multimode, personnalisé
- Réflexion arrière (RL) < -55 DB

(1) Décalage du sommet: 0 - 50 μm
(2) Radius de courbure 7 25 nm
(3) Rugosité des fibres: 0 25 nm
(4) Rugosité de la ferrule: 0 à 50 nm

Les spécifications:

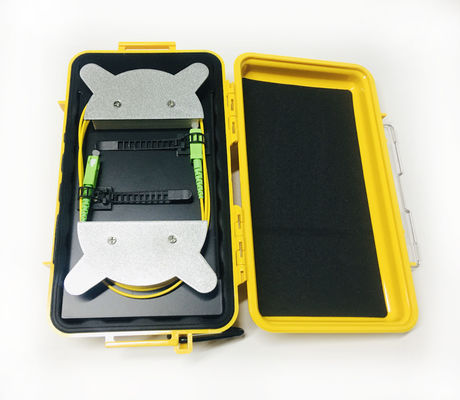

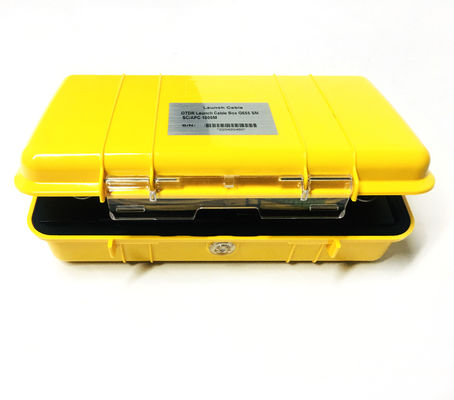

Images du produit:

Service OEM/ODM:
- Si vous voulez afficher votre propre marque LOGO sur les marchandises telles que le câble, sac de colis, étiquette ou n'importe où.Veuillez contacter notre équipe de vente pour obtenir le meilleur support.

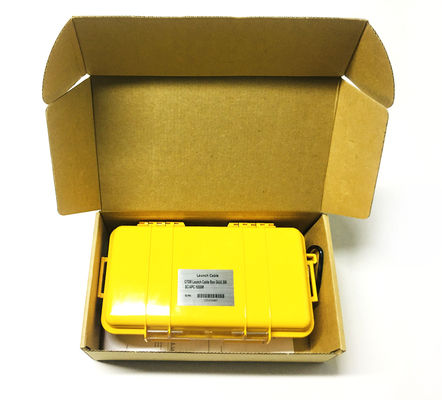

Emballage:
- D'après les emballages d'exportation.
Une boîte en carton, une boîte en bois, une palette en bois.

Pour la navigation:
- Express international tels que UPS, TNT, DHL, etc.
- Aérien international: CA, AA, EA, etc.
- Par la mer
- Port maritime d'exportation standard: Shenzhen, Hong Kong et Ningbo
- Aéroport d'exportation standard: Shenzhen, Hong Kong, Hangzhou et Shanghai
