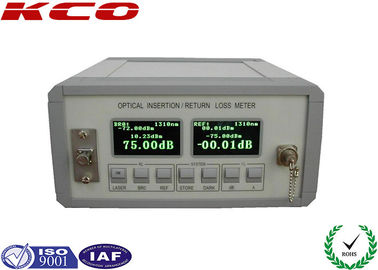

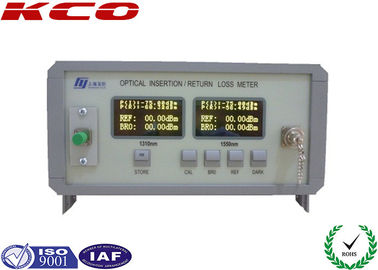

Testeur IL à corde de patch en fibre optique Pigtail / dispositif d'essai de perte d'insertion pour multimode et mode unique

La station de test de perte d'insertion/perte de retour est une station de test de perte haute performance spécialement conçue pour les tests de production et les tests en laboratoire de composants optiques passifs. Elle combine trois modes de fonctionnement différents : un mesureur de perte de retour, un mesureur de puissance et de perte optique, et une source laser stable en une seule station de test.

• Précision et répétabilité de mesure exceptionnelles: Avec des isolateurs optiques intégrés dans les lasers, la technologie microélectronique la plus avancée et des dispositifs optiques de haute qualité, ainsi qu'un logiciel intégré bien conçu, pour garantir que la station de test offre une puissance de sortie très stable, une vitesse de test rapide et une large plage de mesure.
• Réglage automatique de la longueur d'onde avec synchronisation: En mode de test de perte de retour, la source laser optique et le mesureur de puissance optique sont simultanément à la même longueur d'onde de mesure. En mode mesureur de puissance optique, la longueur d'onde de mesure peut être réglée séparément.
• Modes de fonctionnement multiples: Trois modes de fonctionnement en une seule station de test : test de perte de retour, test de puissance et de perte optique, et source laser stable.
• Fonctionnement facile: Aucune opération de pression de bouton n'est nécessaire pendant la mesure de la perte de retour et de la perte d'insertion. Conception à deux fenêtres LCD, la valeur de perte de retour et la valeur de perte d'insertion sont affichées séparément sur les écrans LCD pour permettre de voir ou de lire clairement les résultats des tests en un coup d'œil. Le réglage à zéro " et le réglage de référence " sont stockés automatiquement dans la station de test, même si l'alimentation est coupée soudainement et qu'elle est remise sous tension, il n'est normalement pas nécessaire de recalibrer.
• Conception ergonomique: Contour d'apparence confortable, utilisation d'un boîtier métallique de haute qualité, pour éviter les interférences électriques causées par les conditions de production. Boutons-poussoirs attrayants et durables avec une sensation de préhension parfaite. Le support d'équipement peut être réglable pour satisfaire diverses applications, répondant aux exigences ergonomiques.
• Interfaces optiques actives et protégées contre la poussière, faciles à retirer pour le nettoyage et le remplacement Interface active utilisée à la fois pour la source laser et le mesureur de puissance, facile à retirer pour nettoyer les adaptateurs d'interface optique et le photodétecteur ou remplacer d'autres types d'adaptateurs, tels que FC/SC/ST/universel 2,5 mm/universel 1,25 mm/MT-RJ, etc. afin d'être utilisé dans divers types de cordons de brassage.

① Pour une application typique, ajouter ±0,4 dB pour les lectures entre –60 dB et -67 dB ; ajouter ±0,8 dB pour les lectures entre –67 dB et -72 dB ; ajouter ±1,5 dB pour les lectures entre –72 dB et -75 dB.

② Conditions de référence : cœur de fibre ≤50 μm, NA ≤0,2, longueur d'onde 1310 nm, niveau de puissance -23 dBm, lumière CW

③ Température ambiante : 18～28 ℃, constante ; 0～50 ℃ constante, ±0,05 dB

• Température : 0～+55 ℃.
• Humidité : 20～95 % HR.

• Température : -20～+70 ℃.
• Humidité : ≤ 85 % HR.

AC : 220V ±10 %, 50Hz ±5 % ou 60Hz ±5 %, 20VA max

Taille : 91 mm H * 210 mm L * 251 mm P

Poids : ≤ 3,5 kg

Selon l'emballage standard d'exportation.
