le convertisseur de vidéo à fibres optiques

Connecteur de fibre optique visuel du mode unitaire 20km FC/UPC de convertisseur de voix de données

Application typique :
- Système de surveillance (ITS) de transport intelligent
- Projets militaires de télécommunications
- Moniteur intelligent pour produire le processus
- Le moniteur et l'alarme intelligents à l'usine, à la mine de charbon, au gisement de pétrole etc., réalisent sûr et l'ignifugation
- protection de sécurité renforcement haut

Spécifications :
- Le centre de moniteur adoptent 19 le support de pouce 2U, point de fond adoptent la mini boîte
- La fibre recto unimodale transmettent VIDEO/AUDIO/PHONE/DATA
- La fibre non comprimée de données transmettent
- Automatiquement compatible avec la vidéo de pal, de NTSC et de SECAM composez
- De transmission de données semi-duplex/duplex
- Doubles audio et téléphone de direction
- Audio/téléphone, Ethernet pour le choix

Caractéristiques :

- La paire de TR/RE transporte huit canaux de haute qualité

- La vidéo composite dans une direction et une creuse des rigoles des données dans les directions inverses plus d'une fibre optique

- Dépasse des caractéristiques de rs250c pour SNR et gain de phase et différentiel différentiel

- codage visuel de PCM du revêtement 10bit

- 6.5Mhz la largeur de bande visuelle @-3db >67db SNR au-dessus d'optique entier a sonné

- Gamme jusqu'à 30km selon le modèle

- Compatible avec NTSC OU pal OU SECAM

- Compatible avec le système de gestion du réseau

- Données rs485 ou rs422 ou rs232

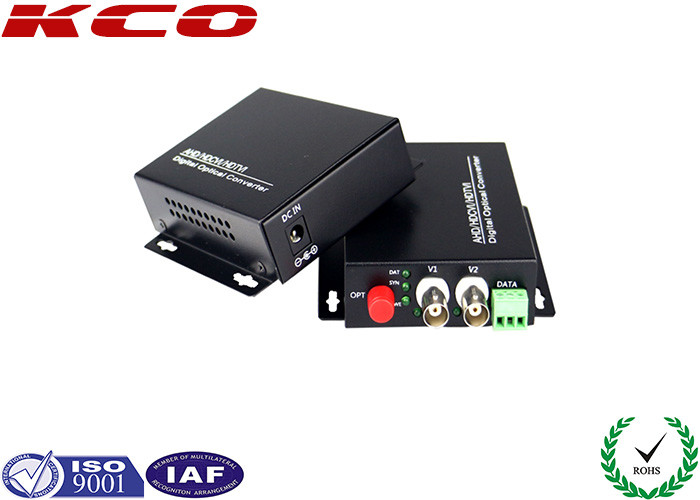

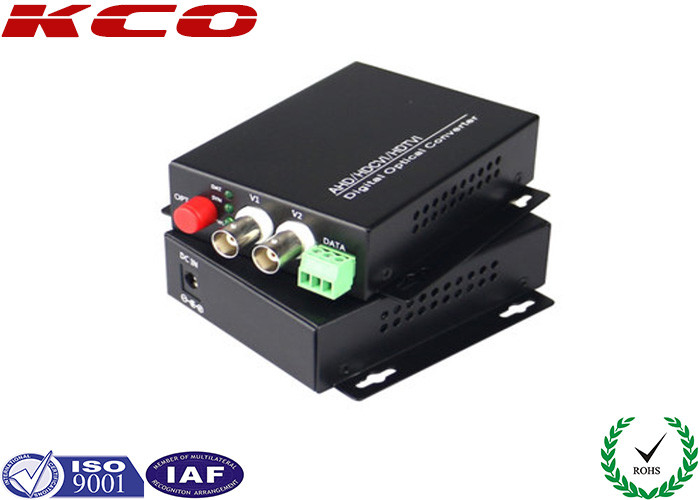

Picutures de produit :

Paramètre :

1- Vidéo

Format visuel NTSC pal SECAM

Tension 1vp-p 75Ω

Largeur de bande 6.5MHZ -3db

Gain respectueux ≤0.7%

Phase respectueuse ≤0.7O

Vidéo SNR ≥67dB ; au-dessus de la fibre utilisable

Gamme pour la norme rs250

PCM linéaire de codage de 10 bits

Taux d'échantillonnage 5Mhz

Taux de morsure au-dessus de vidéo de la fibre une pour 188Mbps

Vidéo huit pour 1.44Gbps

Connecteurs un BNCs

Données RS485

2- Puissance

ÉMETTEUR de conditions (FT-T101d) 0.6A@6vdc

Récepteur (FT-R101d) 0.7A@6vdc

3- Physique

Dimensions (dans les millimètres) : 201 (w)*195.4 (d)*28 (h)

Poids (en livres) : 0,68

4- Ambiant

Température de fonctionnement -35^OC à 70 ^OC

Température de stockage -50^OC à 85 ^OC

Hygrométrie 0% 95%

5- Illumination de DONNÉES

5.1- Émetteur-récepteur

DATA1 : Pin1 : aucune utilisation

Pin2 : aucune utilisation

Pin3 : SORTIE RS485+

Pin4 : SORTIE RS485-

5.2- Récepteur

DATA1 : Pin1 : aucune utilisation

Pin2 : aucune utilisation

Pin3 : ENTRÉE RS485+

Pin4 : ENTRÉE RS485-

6- Indicateurs

SYNCHRONISATION de TR (données locales dans la synchronisation)

PWR (puissance naturelle)

CD RE (fibre établie)

SYNCHRONISATION (RE de TR dans la synchronisation)

PWR (puissance naturelle)

7- CONNECTEUR OPTIQUE : FC/PC

Longueur d'onde OPTIQUE :

Direction positive pour 1310 um

Direction arrière pour 1550 um

Dimension :

Applications :

Les informations de commande :

Paquet :
