Boîte commune en fibre optique de 288 cœurs pour réseaux de séparation PLC

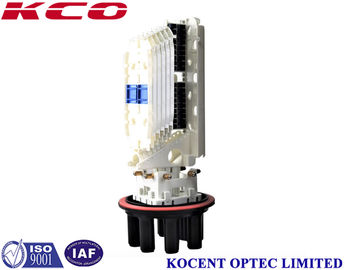

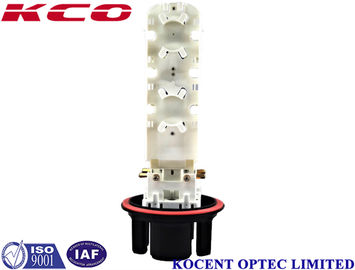

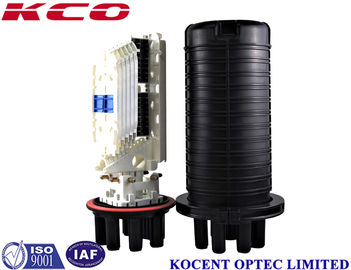

Le KCO-05A-32 est un boîtier de raccordement de fibre optique de type dôme conçu pour les configurations de répartiteurs PLC 1×32 et 2×32. Ce boîtier de jonction classé IP67 offre une protection robuste pour les épissures de fibre optique dans les environnements extérieurs et industriels exigeants. Construit en plastique ABS ou PP, il peut accueillir jusqu'à 288 cœurs de fibre sur un maximum de 6 plateaux d'épissure, avec 1 port d'entrée de câble et 6 ports de sortie de câble.

1. Sélectionnez une boucle de câble du diamètre extérieur approprié et faites-la passer à travers le câble optique. Décollez le câble, retirez les boîtiers extérieur et intérieur ainsi que le tube de contraction lâche, et lavez la graisse de remplissage, en laissant 1,1 – 1,6 m de fibre et 30 – 50 mm de noyau en acier exposés.
2. Fixez la carte de serrage de câble et le câble ensemble avec le noyau en acier de renforcement du câble. Si le diamètre du câble est inférieur à 10 mm, liez d'abord le point de fixation du câble avec du ruban adhésif jusqu'à ce que le diamètre atteigne 12 mm, puis fixez-le.
3. Introduisez la fibre dans le plateau de fusion et de connexion. Fixez le tube thermorétractable et le tube de fusion à l'une des fibres de connexion. Après avoir fusionné la fibre, déplacez le tube thermorétractable et le tube de fusion et fixez le bâtonnet de renforcement en acier inoxydable (ou en quartz), en vous assurant que le point de connexion est au milieu du tuyau de logement. Chauffez le tuyau pour fusionner les deux en un seul. Placez le joint protégé dans le plateau de pose de fibre (un plateau peut contenir 12 cœurs).
4. Posez la fibre restante dans le plateau de fusion et de connexion uniformément, et fixez la fibre enroulée avec des attaches en nylon. Utilisez les plateaux de bas en haut. Une fois toutes les fibres connectées, couvrez la couche supérieure et fixez-la.
5. Positionnez le boîtier et installez le fil de terre conformément au plan du projet.
6. Scellez le serre-câble près de l'entrée du boîtier de raccordement et la jonction des anneaux de câble avec du ruban d'étanchéité. Fermez les entrées inutilisées avec des bouchons, en scellant les parties concaves exposées du bouchon avec du ruban adhésif. Insérez les bandes d'étanchéité dans la rainure d'étanchéité sur les côtés de la coque et appliquez de la graisse sur la partie concave de l'entrée du corps entre les deux moitiés de la coque. Fermez les deux moitiés de la coque et serrez avec des boulons en acier inoxydable, en appliquant une force équilibrée.
7. Positionnez et fixez l'outil de suspension selon les exigences de pose.

Une image de marque personnalisée est disponible pour les marchandises, y compris les câbles, les sacs d'emballage, les étiquettes et autres surfaces. Nos services OEM et ODM sont toujours prêts à répondre à vos exigences.

L'emballage d'exportation standard est utilisé : boîte en carton, boîte en bois ou palette en bois.

• Express international : UPS, TNT, DHL, etc.
• Fret aérien international : CA, AA, EA, etc.
• Par mer
