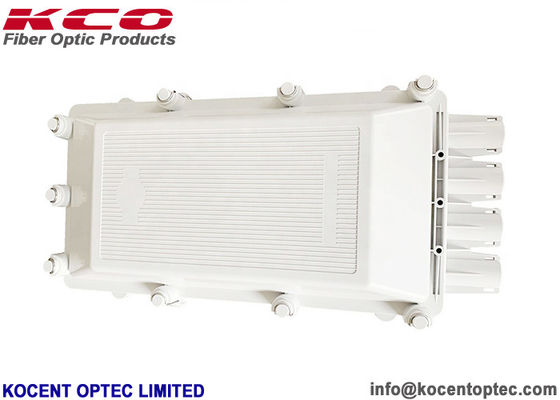

Boîtier de raccordement de fibre optique horizontal étanche IP67 à montage mural avec 256 cœurs

Le KCO-GJS04256 est un boîtier de raccordement horizontal à montage mural conçu comme une boîte de jonction à accès universel pour les câbles optiques de capacité moyenne. Il permet la continuité et la ségrégation des fibres dans les déploiements de réseaux de transport et de puissance optique. L'enceinte assure la continuité mécanique des éléments de traction du câble tout en protégeant les fibres, les épissures et les dispositifs optiques, et facilite la gestion organisée des épissures et le stockage de l'excès de fibre.

Avec quatre ports de câble et une capacité d'épissure maximale de 256 fibres réparties sur huit plateaux, le boîtier est étanche à l'air et classé IP67 pour une installation extérieure et intérieure. Il convient aux maisons en rondins, aux regards, aux murs, aux poteaux et aux galeries de câbles.

• La conception interne avancée garantit que les fibres ne subissent aucune atténuation.
• Intérieur spacieux pour enrouler et stocker les fibres.

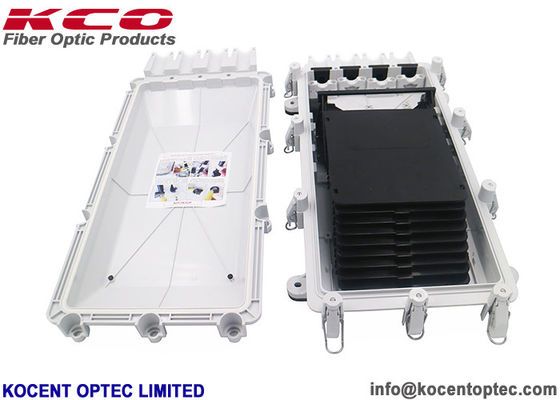

• Plateaux d'épissure de fibres de type rabattable pour un accès facile.
• Le rayon de courbure répond aux normes internationales.
• Facile et rapide d'ajouter ou de réduire les plateaux d'épissure.
• Joint d'étanchéité intégré élastique innovant.
• Matériau PC pour les pièces en plastique et excellent acier pour les fixations externes et les composants structurels.
• Conception réutilisable avec capacité d'expansion pour de multiples réouvertures.
• Prend en charge la connexion et la déconnexion électriques pour les câbles à fibre optique.

• Quatre accès de câble indépendants à une extrémité, chacun permettant l'entrée individualisée d'au moins deux câbles multifibres de capacité moyenne (double entrée) et jusqu'à six câbles optiques de petite capacité (7 mm).
• Le couvercle de fermeture est entièrement assemblé et amovible sans outils spéciaux grâce au joint hermétique de type clip.
• L'étanchéité des accès aux câbles utilise des joints en caoutchouc avec des entrées prédécoupées.
• La plage de diamètre d'entrée/sortie des câbles va de 22 mm à 7 mm ; maximum 256 fusions de fibres (double couche).
• Plateaux d'épissure rectangulaires, à large portée et faciles d'accès avec languettes extensibles pour un meilleur stockage des fibres jusqu'à 32 fibres (double couche). Le bloc de support et les plateaux individuels tournent à 90° et s'emboîtent dans des positions fixes pour faciliter l'installation.
• Les boîtiers peuvent être ouverts, fermés et manipulés sans interrompre les circuits en fonctionnement, permettant le raccordement et la ségrégation des câbles sans couper toutes les fibres, ainsi qu'un stockage adéquat des tubes et fibres restants.
• Charge de traction axiale par câble : > D / 45 mm × 1000 N (D = diamètre du câble), 1 heure par câble ; déplacement du câble < 3 mm.
• Flexion par câble : flexion maximale de 30° à 500 N ; force appliquée à 400 mm de l'extrémité du joint ; 5 cycles par câble.
• Couple du câble : couple maximal de 90° à 50 N ; force appliquée à 400 mm de l'extrémité du joint ; 5 cycles par câble.
• Fréquence de vibration : 10 à 15 Hz ; vitesse d'une octave par minute ; cycle sinusoïdal avec une amplitude de 3 mm (6 mm crête à crête) ; câble fixé à 500 mm de l'extrémité du joint ; durée de 2 heures par axe.
• Charge statique > 1000 N (25 cm², 10 min).
• Température de fonctionnement : −25 °C à +70 °C.
• Protection contre les impacts mécaniques : IK09 (20 J).
• Une fois fermé, le boîtier est complètement hermétique et résistant aux conditions extérieures avec un degré de protection IP68.
• Matériaux conçus pour une durée de vie minimale de 20 ans.
