48fibres SMF G657A1 G657A2 MPO-48 MTP-48 APC Ultra faible perte câble à fibre optique de type A B C

Polarité du câble principal MPO MTP, type A, type B, type C

• Polarité de type A

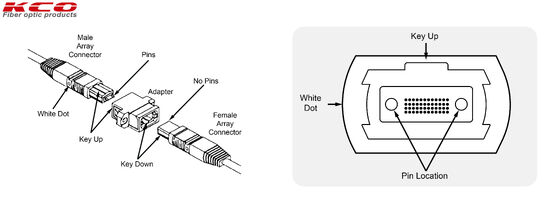

  Le type A des câbles MPO MTP utilise un connecteur MPO MTP à clé à une extrémité et un connecteur MPO MTP à clé à l'autre extrémité, maintenant une connexion directe où la position 1 de la fibre se connecte à la position 1 à l'extrémité opposée. La clé fait référence à une saillie physique sur le connecteur MPO MTP qui détermine l'orientation lors de l'accouplement. Dans le type A des câbles breakout MPO MTP, le mappage des fibres reste séquentiel. Les positions 1 et 2 sur le connecteur MPO MTP se détachent vers le premier connecteur LC duplex (ou autre connecteur), les positions 3 et 4 vers le deuxième LC duplex, et ainsi de suite. Ce mappage simple simplifie le dépannage mais nécessite des types de cordons de brassage spécifiques (cordons croisés AB) au niveau des connexions de l'équipement pour obtenir un alignement correct entre émission et réception.
• Polarité de type B
  Le type B des câbles MPO MTP utilise des connecteurs à clé aux deux extrémités avec des positions de fibre inversées : la fibre en position 1 à une extrémité s'accouple avec la position 48 à l'extrémité opposée. Cette configuration inversée est particulièrement populaire pour les connexions directes 40G QSFP+ et 100G QSFP28 car elle fournit naturellement l'inversion de polarité requise. Le type B des câbles breakout MPO MTP fonctionne de manière transparente avec les émetteurs-récepteurs 40GBASE-SR4 PSM4 pour convertir les ports 40G en quatre connexions 10G ou les ports 100G en quatre connexions 25G. La polarité inversée élimine le besoin de cordons de brassage spécialisés aux deux extrémités : les cordons de brassage AB droits standard fonctionnent correctement dans tout le canal.
• Polarité de type C
  Le type C des câbles MPO MTP inverse les paires de fibres adjacentes. La position 1 passe à la position 2 à l'extrémité opposée, la position 2 passe à la position 1 et ce retournement de paire se poursuit tout au long du connecteur. Bien que moins courant dans les applications monomodes. Le type C du câble MPO MTP offre une flexibilité dans certaines architectures basées sur des cassettes où l'inversion des paires simplifie le schéma de polarité global. La règle essentielle : ne mélangez jamais les types de polarité au sein d'un même canal. Cela entraînerait un désalignement du signal et des échecs de communication.

Détail du produit

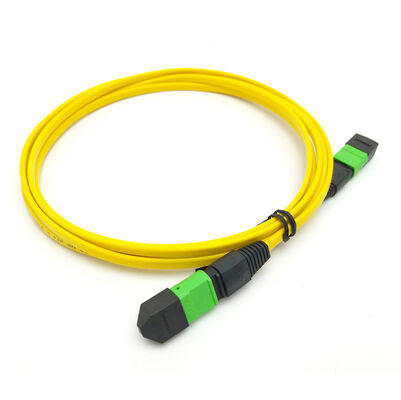

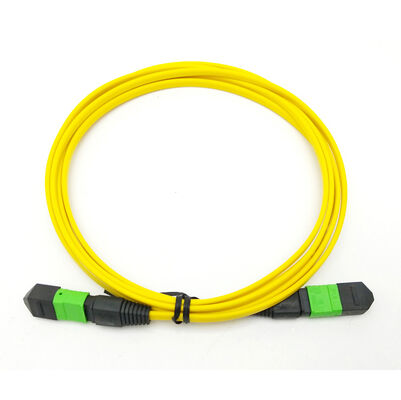

Câble de tronc de Fiber optique à très faible perte, 48 fibres SMF G657A1 G657A2 MPO-48 MTP-48 APC, Type ABC

• Côté connecteur A : MPO-48 APC / MTP-48 APC
• Côté connecteur B : MPO-48 APC / MTP-48 APC
• Type de fibre : monomode G657A1/G657A2
• Nombre de fibres : 48F
• Diamètre du câble : 3,0 mm
• Matériau de la gaine extérieure du câble : LSZH, PVC, OFNR
• Couleur du câble : jaune (personnalisé)
• Polarité : personnalisée
• IL : perte ultra faible (0,35 dB)
• RL : 55 dB
• Longueur du câble : personnalisé
• 100 % testé en usine avant expédition.
• Le rapport de test est livré avec chaque pièce.
• Service OEM : disponible
• Emballage: 1 pièce/sac
