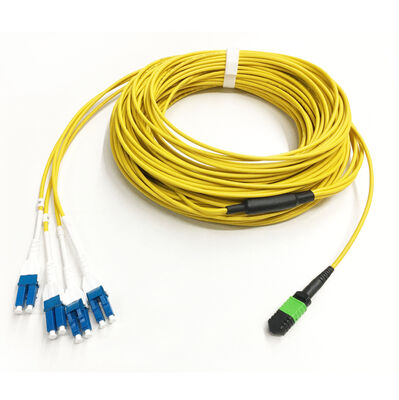

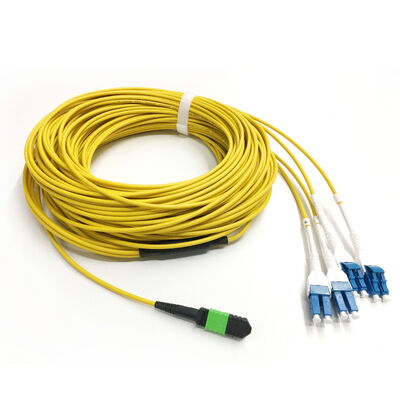

G657 fibre monomode 8 noyaux MPO à DLC MTP 8F à LC cordon de raccordement de sortie de Fiber optique Uni-boot Duplex

  • G657 Single Mode Fiber 8 Cores MPO To DLC MTP 8F to LC Duplex Uni-boot Optical Fiber Break-out Fan-out Patch Cord
  • G657 Single Mode Fiber 8 Cores MPO To DLC MTP 8F to LC Duplex Uni-boot Optical Fiber Break-out Fan-out Patch Cord
  • G657 Single Mode Fiber 8 Cores MPO To DLC MTP 8F to LC Duplex Uni-boot Optical Fiber Break-out Fan-out Patch Cord
  • G657 Single Mode Fiber 8 Cores MPO To DLC MTP 8F to LC Duplex Uni-boot Optical Fiber Break-out Fan-out Patch Cord
Lieu d'origine Guangdong, Chine
Nom de marque KCO
Certification ISO9001, RoHS
Numéro de modèle MPOA-MPOA-12fo-LSZH-xM
Quantité de commande min Négociation
Prix negotiable
Détails d'emballage Sac PE, boîte en carton, rouleau en bois
Délai de livraison 2~5 jours après qu'obtiennent le paiement
Conditions de paiement Western Union, T/T, L/C
Détails sur le produit
Connecteur MPO/APC Fibre Résultats de la recherche
Couverture PVC, LSZH Perte d'insertion 0,2 dB
Perte de retour 55 dB Diamètre 2,0 mm, 3,0 mm
Longueur 1, 3, 5, 7, 10, 15, 20 ans et plus - Je ne sais pas. Cœur 9/125
Nombre de fibres 8 fibres, 12 fibres et 24 fibres Couleur Jaune
Mettre en évidence

Cordon de raccordement de fibre MPO monomode G657

,

câble de dérivation de fibre duplex MTP à LC

,

8 noyaux MPO à cordon de fibre DLC
Laisser un message
Description de produit

G657 fibre monomode 8 noyaux MPO à DLC MTP 8F à LC cordon de raccordement de sortie de Fiber optique Uni-boot Duplex

Description:

L'usine de fibres KCO vend directement la fibre monomode G657 8 cœurs MPO vers DLC MTP 8F vers LC Duplex Uni-boot Cordon de brassage à fibre optique

  • MPO vers DLC / MTP 8F vers LC Duplex Uni-boot Le cordon de brassage à répartition en fibre optique est un cordon de brassage à fibre optique dont le câble principal est un micro-câble 8f.
  • Le câble de raccordement d'un côté est livré avec un type de polissage MPO-8 ou MTP-8 APC et l'autre côté est livré avec un connecteur LC duplex uni-boot (normalement de type LC/UPC).
  • Identiques au câble principal MPO/MTP, les câbles de dérivation à fibre optique uni-boot duplex MPO-8/MTP-8 vers LC ont 3 types de méthodes de connexion. Ils sont de type A (traînée), de type B (connexion croisée), de type C (paire croisée).

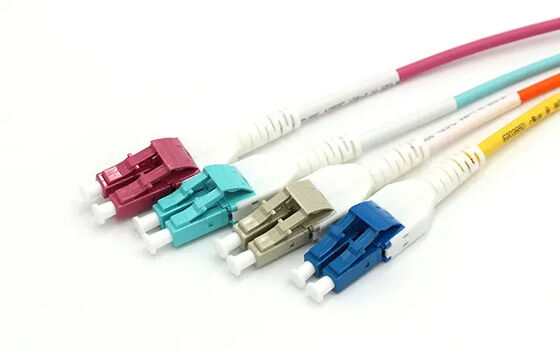

  • Les connecteurs LC duplex uniboot sont des fiches à fibre optique compactes qui combinent deux fibres en un seul démarrage. Il permet à un seul câble de transporter à la fois les signaux de transmission et de réception, réduisant ainsi de moitié l'essentiel du raccordement duplex traditionnel. Il permet un gain de place, une inversion de polarité facile et un rangement facile du câble.
  • Le connecteur LC Uniboot : utilise un câble rond contenant les deux fibres. Les deux partagent un seul démarrage.

Option 1: Connecteur MPO-8 APC + mini câble SM G657A1 8F + Connecteur LC/UPC Duplex Uni-boot

Option 2: connecteur MTP-8 APC + mini câble SM G657A1 8F + connecteur LC/UPC Duplex Uni-boot

G657 fibre monomode 8 noyaux MPO à DLC MTP 8F à LC cordon de raccordement de sortie de Fiber optique Uni-boot Duplex 0


MPO à DLC MTP 8F à LC Duplex Uni-boot fibre optique Break-out Fan-out cordon de raccordement polarité

  • 1. Type A (direct) : touche enfoncée jusqu'à touche enfoncée

Mappage des fibres : fibre 1 vers fibre 1 (LC), fibre 2 vers fibre 2, etc.

Comment ça marche : étant donné que cela maintient un chemin direct, l'inversion Tx → Rx doit se produire ailleurs dans le réseau. Pour compléter le circuit, vous devez utiliser un cordon de brassage duplex LC standard A vers B (Crossover) à une extrémité (par exemple, au niveau du commutateur/émetteur-récepteur).

  • 2. Type B (Cross Connect) : clé vers le haut

Mappage des fibres : fibre 1 à fibre 12 (LC), fibre 2 se connecte à la fibre 11, etc.

Comment ça marche : Cela crée un retournement inhérent au câble lui-même. En raison de cette inversion interne, vous devez utiliser un cordon de brassage LC Straight-Through A-to-A pour maintenir l'orientation Tx → Rx correcte.

  • 3. Type C (paire croisée inversée) : touche enfoncée jusqu'à touche enfoncée

Cartographie des fibres : fibre 1 à fibre 2 (LC), fibre 2 à fibre 1, fibre 3 à fibre 4, fibre 4 à fibre 3, etc.

Comment ça marche : Le pair-flip mappe naturellement Tx à Rx de bout en bout, ce qui le rend idéal pour se connecter directement à un équipement LC uniboot duplex sans avoir besoin de cordons de brassage croisés spéciaux.

G657 fibre monomode 8 noyaux MPO à DLC MTP 8F à LC cordon de raccordement de sortie de Fiber optique Uni-boot Duplex 1


Utilisation principale

Les cordons de brassage à fibre optique monomode G657 à 8 cœurs MPO vers DLC MTP 8F vers LC Duplex Uni-boot sont utilisés pour relier les équipements multifibres à grande vitesse aux appareils duplex à faible vitesse. Ses principales utilisations comprennent :

  • Répartition des ports (40G/100G à 10G/25G) : vous pouvez brancher l'extrémité MPO sur un seul émetteur-récepteur haute vitesse (comme un QSFP+, QSFP28) sur un commutateur principal. Le LC Uniboot se termine puis se connecte à des serveurs ou commutateurs individuels à faible vitesse.
  • Consolidation de l'encombrement des câbles : il regroupe plusieurs panneaux de brassage LC standard en un seul câble principal MPO. Cela réduit la masse des câbles et ouvre la circulation de l'air à l'intérieur des racks de serveurs encombrés.
  • Connexions directes équipement-panneau : il relie facilement les chemins de fibre haute densité du réseau principal directement aux bords matériels LC standard localisés.

G657 fibre monomode 8 noyaux MPO à DLC MTP 8F à LC cordon de raccordement de sortie de Fiber optique Uni-boot Duplex 2

Application

  • Centre de données
  • Centre d'IA
  • Centre de connexion Starlink
  • FTTH
  • FTTH
  • FTTO
  • FTTC
  • FTTR
  • FTTX

G657 fibre monomode 8 noyaux MPO à DLC MTP 8F à LC cordon de raccordement de sortie de Fiber optique Uni-boot Duplex 3

Spécification:

Paramètres Assemblages de câbles à fibres standard
Type de fibre SM(G.657A)
Matériaux de la veste LSZH/OFNR/PVC
Connecteur Côté A

MPO APC femelle/mâle

MTP APC femelle / mâle
Connecteur côté B

Uni-boot duplex LC/UPC

Uni-boot duplex LC/APC

Autres
Matériaux de virole Polymère chargé de verre
Test des longueurs d'onde 1310 ± 30/1550 ± 30 nm
Perte d'insertion IL (dB)

≤ 0,35 dB (perte ultra faible)

≤ 0,65 dB (perte standard)
Perte de réflexion RL (dB) ≥ 55dB (APC)
Échangeabilité ≤ 0,2dB
Assemblages de câbles Câble principal
Température de fonctionnement (°C) -10~ + 70
Température de stockage (°C) -40 ~ +85
Emballer 1 unité/sac
*Toutes les valeurs spécifiées concernent les connecteurs.

Emballage:

G657 fibre monomode 8 noyaux MPO à DLC MTP 8F à LC cordon de raccordement de sortie de Fiber optique Uni-boot Duplex 4


Service d'OEM/ODM :

Si vous souhaitez afficher votre propre logo de marque sur les produits tels que le câble, le sac d'emballage, l'étiquette ou n'importe où. Ce n'est pas un problème. Notre service OEM et ODM est toujours prêt à le faire.

Emballage:

Selon Stardard Export Packing.

Boîte en carton, caisse en bois, palette.

Marquage standard.
