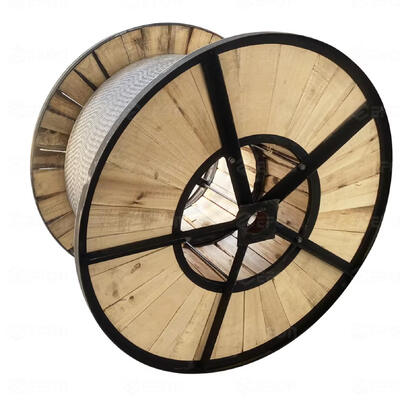

Câble de garde à fibre optique photoélectrique composite aérien OPGW 24 cœurs Monomode G652 OPGW-24B1-67

• OPGW (Optical Ground Wire) câble à fibre optique est un câble de transmission d'énergie doté de doubles fonctions sur les lignes aériennes. La ligne électrique protège (en cas de foudre) et la fibre pour les communications de données à haute vitesse. Positionné en haut des tours de transmission, il est essentiel dans les systèmes de communication des services publics aujourd'hui, tels que les systèmes SCADA, le contrôle du réseau intelligent et la location de fibre noire.

• Câble à fibre optique OPGW contient une structure tubulaire avec une ou plusieurs fibres optiques à l'intérieur, entouré de couches de fil d'acier et d'aluminium.
• C'est un type de câble utilisé dans les lignes de transmission et de distribution aériennes.
• Fonction principale du câble à fibre optique OPGW :

+ Protection électrique : agit comme un fil de protection qui dévie en toute sécurité les coups de foudre et achemine les courants de défaut de court-circuit vers la terre via les tours de support.

+ Télécommunications : contient des fibres optiques internes fines comme des cheveux (monomodes) utilisées par les services publics pour la surveillance du réseau, les systèmes SCADA, les données vocales et la location de fibre noire commerciale à haute vitesse.

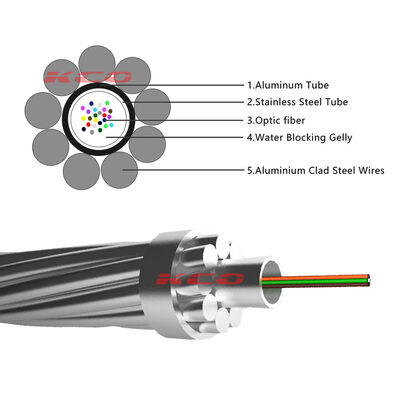

• Fil AS
• Composé de remplissage en gel
• Tube SUS
• Tube en aluminium
• Fibre optique colorée

• Double fonctionnalité : Combine un fil métallique mécanique de terre/terre avec un pipeline de télécommunications à haute capacité dans une seule ligne aérienne.
• Aucun coût supplémentaire de droit de passage : Utilise les chemins existants des poteaux et des tours de transmission des services publics, éliminant le besoin d'acheter des terrains séparés, de creuser des tranchées ou de poser des conduits souterrains.
• Protection contre la foudre et les défauts : Protège les lignes électriques principales des coups de foudre et gère en toute sécurité les courants de défaut de court-circuit importants en conduisant les surtensions vers la terre.
• Immunité aux interférences : Les fibres optiques sont isolées en toute sécurité à l'intérieur d'un tube métallique, gardant les signaux de données complètement exempts d'interférences électromagnétiques générées par le flux de courant à haute tension.
• Support du réseau intelligent : Facilite la surveillance à distance en temps réel, la localisation et l'isolement rapides des défauts, l'équilibrage automatique des charges et les systèmes de contrôle SCADA.
• Génération de revenus : Permet aux compagnies d'électricité de louer la bande passante excédentaire de fibre noire à des fournisseurs de télécommunications tiers

• IEC 60794-4 : Câbles à fibres optiques - Câbles optiques aériens le long des lignes électriquesLignes IEC 60104 : Fil en alliage aluminium-magnésium-silicium pour conducteurs de ligne aérienne IEC 60793-
• 1 Spécifications générales, fibres optiquesIEC 60794-1-2 : Spécification générale · Procédures de test de base des câbles optiquesIEC 61089 : Conducteurs électriques aériens concentriques en fil rond
• IEC 61232 : Fil d'acier plaqué aluminium à usage électriqueIEC 61396 : Exigences électriques, mécaniques et physiques et méthodes d'essai du fil de terre optique (OPGW)
• ITU-T G..650 : Définition et méthode d'essai des paramètres pertinents des fibres monomodesITU-T G..652 : Caractéristiques des fibres optiques monomodes
• ITU-T G..655 : Caractéristiques des fibres optiques monomodes à déplacement de dispersion non nulleIEEE 1138 : Construction standard des fils de terre optiques composites (OPGW) pour utilisation sur les lignes électriques des services publics
• ASTM B398 : Spécification standard pour le fil en alliage d'aluminium 6201-T81 à usage électriqueASTM B 415 : Spécification standard pour les conducteurs en acier plaqué aluminium étiré à froidASTM B416 : Spécification pour les conducteurs en acier plaqué aluminium toronnés concentriquement
• EIA/TIA-455 : Procédures de test standard pour les fibres optiques, câbles, transducteurs, capteurs, dispositifs de connexion et de terminaison et autres composants de fibre optiqueEIA 492A : Spécification générale pour les fibres à guide d'ondes optiques
• EIA 472A : Spécification sectionnelle pour les câbles de communication à fibre optique pour usage aérien extérieurEIA/TIA 598 ou ANSI/EIA 359-A-1984.6 : Code couleur des câbles à fibre optique
• ISO 9001 : Systèmes de management de la qualité5. Spécification du câble à fibre optique OPGW :
• 6. Caractéristique de la fibreG.652G.655
• 50/125μm62.5/125μm
• Atténuation (+20℃)@850nm
• ≤3.0 dB/km≤3.0 dB/km
• @1300nm≤1.0 dB/km≤1.0 dB/km
• @1310nm≤0.36 dB/km
• ≤0.40 dB/km@1550nm
• ≤0.22 dB/km≤0.23dB/km
• Bande passante (Classe A)@850nm
