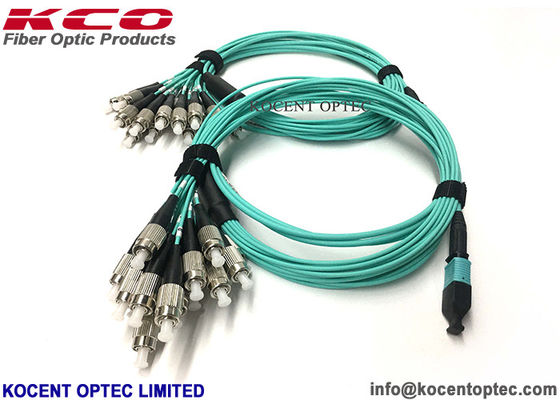

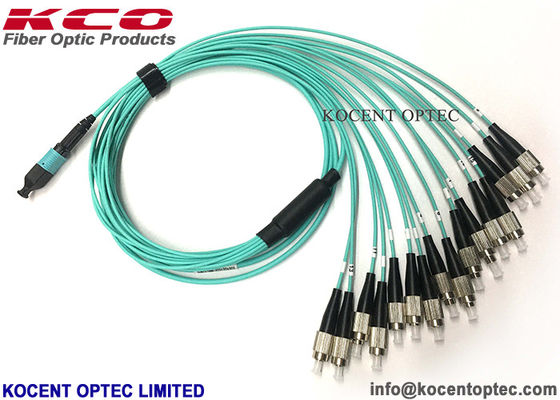

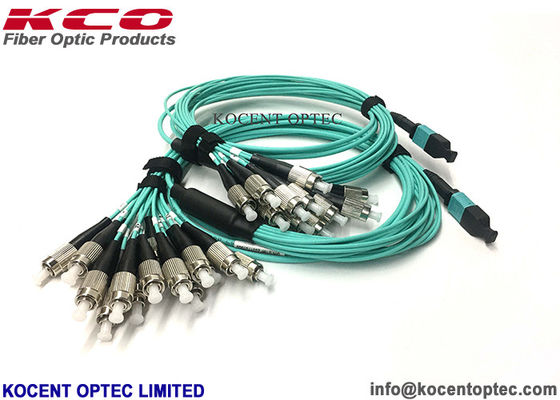

OM4 50/125 16 fibre LSZH MPO MTP câble de patch Elite MPO câble de patch en fibre pour le centre de données

  • OM4 50/125 16 Fiber LSZH MPO MTP Patch Cord Elite MPO Fiber Patch Cable for Data Center
  • OM4 50/125 16 Fiber LSZH MPO MTP Patch Cord Elite MPO Fiber Patch Cable for Data Center
  • OM4 50/125 16 Fiber LSZH MPO MTP Patch Cord Elite MPO Fiber Patch Cable for Data Center
  • OM4 50/125 16 Fiber LSZH MPO MTP Patch Cord Elite MPO Fiber Patch Cable for Data Center
  • OM4 50/125 16 Fiber LSZH MPO MTP Patch Cord Elite MPO Fiber Patch Cable for Data Center
Lieu d'origine Guangdong, Chine
Nom de marque KCO
Certification ISO9001, RoHS
Numéro de modèle MPO-FC-16-OM4-xxM-Aqua-LSZH
Quantité de commande min Négociation
Prix negotiable
Détails d'emballage Sac de PE, boîte de carton, petit pain en bois
Délai de livraison 2~5 jours après obtiennent le paiement
Conditions de paiement Western Union, T/T, L/C
Détails sur le produit
Connecteur MPO Fibre Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement.
Couverture PVC, LSZH Perte d'insertion 0,2 dB
Perte de retour 55dB Diamètre 2,0 mm, 3,0 mm
Longueur 1, 3, 5, 7, 10, 15, 20 ans et plus - Je ne sais pas. Cœur 9/125
Nombre de fibres 8 fibres, 12 fibres et 24 fibres Couleur Rose, violette, sur mesure
Mettre en évidence

câble à fibre optique de rupture

,

Câble de rupture à fibre optique
Laisser un message
Description de produit
Aperçu du produit

Le cordon de raccordement à fibre optique Elite MPO-16 vers FC/UPC à 16 cœurs est un câble de dérivation haute densité conçu pour les environnements exigeants des centres de données et des télécommunications. Terminé par un connecteur MPO/MTP d'un côté et des connecteurs FC/UPC de l'autre, cet ensemble multimode OM4 (50/125μm) offre des performances optimisées avec une gaine aqua sans halogène à faible émission de fumée (LSZH).

Les câbles harnais MTP/MPO, également appelés câbles de dérivation ou de répartition, assurent une transition transparente entre le câblage dorsal multifibres et les interfaces de connecteurs individuels ou duplex. Le câble principal utilise une construction ronde LSZH de 3,0 mm avec des pattes de dérivation de 2,0 mm. Des options de connecteurs MPO/MTP femelles et mâles sont disponibles, les connecteurs mâles étant équipés de broches d'alignement.

Tous les câbles de raccordement fibre MPO/MTP sont conformes aux normes IEC-61754-7 et TIA-604-5 (FOCIS-5). Disponibles en grades de performance Standard et Elite, avec des options de gaine comprenant des configurations rondes de 3,0 mm, à ruban plat ou à ruban nu. Des versions monomode et multimode (OM1, OM2, OM3, OM4, OM5) sont proposées en configurations de 8, 12, 16, 24 et 48 cœurs.

Comprendre les connecteurs MPO

Le MPO (Multi-fiber Push On) est un type de connecteur optique qui est devenu le connecteur multifibres principal pour les réseaux de télécommunications et de communication de données à haute vitesse. Il est normalisé dans les normes IEC 61754-7 et TIA 604-5.

  • Les connecteurs MPO augmentent la capacité de données grâce à une utilisation très efficace de l'espace, bien qu'ils introduisent des complexités dans les tests et le dépannage des réseaux multifibres.
  • Bien qu'offrant de nombreux avantages par rapport aux connecteurs monofibres, les connecteurs MPO présentent des défis uniques pour les techniciens qui nécessitent des connaissances spécialisées.
  • Ce système de connecteur et de câblage a d'abord pris en charge les systèmes de télécommunications dans les bureaux centraux et de succursales, devenant plus tard la connectivité principale dans les laboratoires HPC et les centres de données d'entreprise.
  • La famille de connecteurs MPO a évolué pour prendre en charge une gamme plus large d'applications et d'exigences d'emballage système.
  • Initialement un connecteur 12 fibres à rangée unique, il existe maintenant des types de fibres à rangée unique de 8 et 16 qui peuvent être empilés pour former des connecteurs de 24, 36 et 72 fibres à l'aide de plusieurs férules de précision. Cependant, des rangées plus larges et des férules empilées peuvent introduire des problèmes de perte d'insertion et de réflexion en raison de défis de tolérance d'alignement sur les fibres externes par rapport aux fibres centrales.
Diagram illustrating MPO connector structure and fiber alignment
Caractéristiques principales
  • Conception de câble haute densité pour les environnements à espace restreint
  • Performances optiques optimisées
  • Options de type de polissage d'interface : PC, UPC et APC
  • Disponible en types de fibres OS1/2, OM1, OM2, OM3, OM4 et OM5
  • Configurations de connecteurs MPO/MTP standard à 8, 12, 16 et 24 fibres
  • Prend en charge la connexion directe aux émetteurs-récepteurs 40G/100G
  • Terminé en usine pour une qualité constante
  • Testé en usine à 100 % avec les résultats de test inclus pour chaque assemblage
  • Utilise des connecteurs MPO/MTP
  • Conforme à la directive 200/95/CE (RoHS)
Avantages et applications
  • Pré-terminé et certifié en usine, offrant des performances optiques maximales
  • Chaque câble est testé à 100 % pour une faible perte d'insertion et un faible retour de réflexion
  • Les câbles sont prêts à être déployés à leur arrivée
  • Installé avec des manchons de protection et de traction pour une résistance à l'écrasement
Applications typiques
  • Interconnexion de centres de données
  • Terminaison de tête vers un réseau dorsal fibre
  • Terminaison des systèmes de racks fibre
  • Réseaux métropolitains
  • Interconnexion haute densité
  • Réseaux de télécommunications
  • Réseaux haut débit / CATV / LAN / WAN
  • Laboratoires de test
Application diagram showing MPO breakout cable deployment in data center rack systems
Photos du produit
Elite MPO-16 to FC/UPC 16-core OM4 aqua LSZH fiber optic patch cord product photo
Spécifications
Paramètre Monomode (polissage APC) Monomode (polissage UPC) Multimode (polissage PC)
Nombre de fibres 8, 12, 24 etc. 8, 12, 24 etc. 8, 12, 24 etc.
Type de fibre G652D, G657A1 etc. G652D, G657A1 etc. OM1, OM2, OM3 etc.
Perte d'insertion maximale Elite : ≤0,35 dB
Standard : ≤0,75 dB		 Elite : ≤0,35 dB
Standard : ≤0,75 dB		 Elite : ≤0,35 dB
Standard : ≤0,60 dB
Perte de retour ≥60 dB ≥60 dB N/A
Durabilité ≥500 fois ≥500 fois ≥500 fois
Température de fonctionnement -40℃ ~ +80℃ -40℃ ~ +80℃ -40℃ ~ +80℃
Longueur d'onde de test 1310 nm 1310 nm 1310 nm
Produits associés
Related MPO/MTP fiber optic patch cable and connector product lineup
Service OEM / ODM

Si vous souhaitez afficher votre propre logo de marque sur les marchandises — par exemple sur le câble, le sac d'emballage, l'étiquette ou ailleurs — notre service OEM et ODM est toujours prêt à répondre à vos exigences. Veuillez contacter notre équipe commerciale pour obtenir le meilleur support.

Emballage et expédition
Emballage
  • Selon l'emballage d'exportation standard
  • Boîte en carton, boîte en bois, palette en bois
Expédition
  • Express international tels que UPS, TNT, DHL, etc.
  • Air international : CA, AA, EA, etc.
  • Par mer
  • Port maritime d'exportation standard : Shenzhen, Hongkong, Ningbo
  • Aéroport d'exportation standard : Shenzhen, Hongkong, Hangzhou, Shanghai
