Panneau de brassage MPO MTP 96 cœurs 1U avec ports LC Duplex pour distribution de fibre optique en baie

  • 96 Core 1U MPO MTP Patch Panel with LC Duplex Ports for Rack Mount Fiber Optic Distribution
  • 96 Core 1U MPO MTP Patch Panel with LC Duplex Ports for Rack Mount Fiber Optic Distribution
  • 96 Core 1U MPO MTP Patch Panel with LC Duplex Ports for Rack Mount Fiber Optic Distribution
Lieu d'origine Guangdong, Chine
Nom de marque KCO
Certification RoHS, ISO9001
Numéro de modèle MPO-1U-96-LC OM3
Quantité de commande min Négociation
Prix negotiable
Détails d'emballage Sac de PE, boîte de carton, palette en bois
Délai de livraison 2~7 jours après obtiennent le paiement
Conditions de paiement Western Union, T/T, L/C
Capacité d'approvisionnement 50,000pcs/month
Détails sur le produit
Connecteur 1 MPO, MTP Connecteur 2 LC/UPC, LC/APC ou sur mesure
Taille Pour les appareils à commande numérique Capacité 96 cœurs
Couleur Noir, beige Longueur 0.5m, 1.0m, 1.5m, sur mesure
Mettre en évidence

Tableau de connexions de MTP Optica Fibra

,

tableau de connexions de 96core Optica Fibra

,

Tableau de connexions du duplex MPO de LC
Laisser un message
Description de produit
Aperçu du produit

Ce panneau de brassage LC duplex montable en rack de 19 pouces et 96 cœurs est spécialement conçu pour le déploiement de modules MPO/MTP. Il peut accueillir jusqu'à 4 modules MPO-LC à 12 fibres, offrant un cadre de distribution de fibre optique de haute capacité qui prend en charge la connexion et la distribution rapides des câbles à fibre optique. Le panneau abrite en interne les câbles à fibre MTP/MPO et ruban, permettant une opération de connexion plug-and-play facile. C'est une solution idéale pour la distribution de fibre à haute densité dans les centres de données, offrant une installation simple et rapide, une conception compacte, une haute précision et la commodité du plug-and-play.

Informations rapides
Nom
Panneau de brassage MPO MTP 19''
Capacité
96 cœurs
Nombre maximum de modules
4 pièces
Port optique
LC Duplex, MPO
Longueur du câble
0,3 m
Taille du panneau de brassage
480 × 245 × 1U (mm)
Couleur
Noir (autres couleurs OEM disponibles)
Caractéristiques principales
  • Taille standard 19" pour une installation facile.
  • Compatible avec les armoires de type rack 19".
  • Construit en acier laminé à froid avec finition par pulvérisation de poudre électrostatique.
  • Conception fixe avec un couvercle transparent avant en matériau PC pour une observation et une maintenance pratiques.
  • Le couvercle s'ouvre et se ferme facilement grâce à un mécanisme à bouton-poussoir.
  • Le côté arrière comporte 2 ports ovales (22 × 60 mm) pour l'entrée des câbles.
  • Prend en charge un maximum de 4 cassettes MTP/MPO (Modèle : MB-M015).
  • Chaque cassette MTP/MPO peut accueillir 6 adaptateurs LC quad et 2 adaptateurs MTP/MPO, prenant en charge jusqu'à 24 fibres.
  • La cassette MTP/MPO comprend un couvercle transparent en matériau PC pour une observation et une maintenance faciles.
Photos du produit

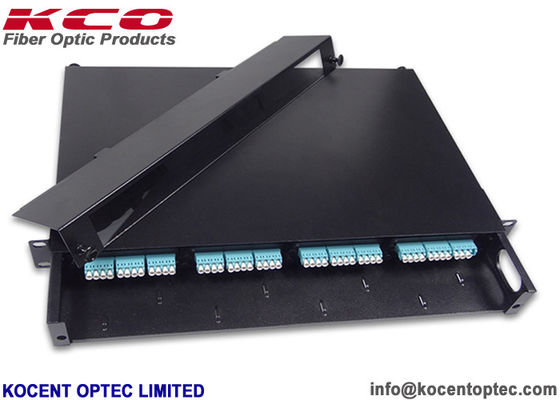

19-inch 1U MPO MTP fiber optic patch panel front view with LC duplex ports
MPO MTP patch panel with transparent front cover showing internal cassette modules
Rear view of 96-core MPO MTP patch panel showing oval cable entry ports
Close-up of LC duplex adapters and MPO connectors on the patch panel
Dimensions du produit
Technical dimension drawing of 19-inch 1U MPO MTP fiber optic patch panel showing 480mm width and 245mm depth
Spécifications du connecteur MTP/MPO
Type Monomode (Poli APC) Monomode (Poli UPC) Multimode (Poli PC)
Nombre de fibres 8, 12, 24 etc. 8, 12, 24 etc. 8, 12, 24 etc.
Type de fibre G652D, G657A1 etc. G652D, G657A1 etc. OM1, OM2, OM3 etc.
Perte d'insertion max. Elite faible perte : ≤0,35 dB
Standard : ≤0,75 dB		 Elite faible perte : ≤0,35 dB
Standard : ≤0,75 dB		 Elite faible perte : ≤0,35 dB
Standard : ≤0,60 dB
Perte de retour ≥60 dB ≥60 dB N/A
Durabilité ≥500 fois ≥500 fois ≥500 fois
Température de fonctionnement -40℃ ~ +80℃ -40℃ ~ +80℃ -40℃ ~ +80℃
Longueur d'onde de test 1310 nm 1310 nm 1310 nm
Test d'insertion-extraction 1000 fois< 0,5 dB
Échange < 0,5 dB
Force anti-traction 15 kgf
Spécifications générales
Capacité de fibres du panneau 12–144 cœurs (12, 24, 48 ports généralement)
Connecteur du panneau SC, LC, ST, FC
Type Fixe
Dimension 19'' 1U / 2U / 3U / 4U...
Matériau Acier laminé à froid ou aluminium
Température de stockage -45 ~ +65℃
Épaisseur 1,0 mm, 1,2 mm
Accessoires Serre-câbles, vis de fixation pour oreilles, et tube spiralé
Type MPO SM : G652D, G657A1, G657A2 ; MM : OM1, OM2, OM3, OM4, OM5
Couvercle LSZH
Longueur 0,3 m, 0,5 m
