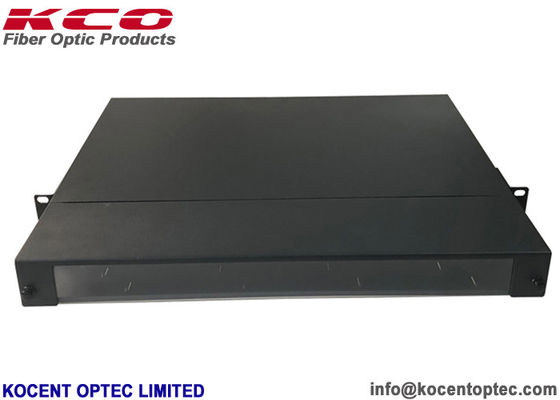

Panneau de brassage MPO 1U montable en rack 96 cœurs OM3 OM4 OM5 Panneau de brassage optique MTP pour fibre haute densité

  • 96 cores 1U Rack-mount MPO Patch Panel OM3 OM4 OM5 MTP Optical Patch Panel for High Density Fiber
  • 96 cores 1U Rack-mount MPO Patch Panel OM3 OM4 OM5 MTP Optical Patch Panel for High Density Fiber
  • 96 cores 1U Rack-mount MPO Patch Panel OM3 OM4 OM5 MTP Optical Patch Panel for High Density Fiber
  • 96 cores 1U Rack-mount MPO Patch Panel OM3 OM4 OM5 MTP Optical Patch Panel for High Density Fiber
Lieu d'origine Guangdong, Chine
Nom de marque KCO
Certification RoHS, ISO9001
Numéro de modèle MPO-1U-96-LC OM3
Quantité de commande min Négociation
Prix negotiable
Détails d'emballage Sac de PE, boîte de carton, palette en bois
Délai de livraison 2~7 jours après obtiennent le paiement
Conditions de paiement Western Union, T/T, L/C
Capacité d'approvisionnement 50,000pcs/month
Détails sur le produit
Connecteur 1 MPO, MTP Connecteur 2 LC/UPC, LC/APC ou sur mesure
Taille Pour les appareils à commande numérique Capacité 96cores
Couleur Noir, beige Longueur 0.5m, 1.0m, 1.5m, sur mesure
Mettre en évidence

Tableau de connexions optique du SM MTP

,

Tableau de connexions optique d'OM5 MTP

,

tableau de connexions montable du support 96cores
Laisser un message
Description de produit
Aperçu du produit

Le panneau de brassage optique MPO haute densité 96 cœurs 1U SM / MM / OM3 / OM4 / OM5 (boîtier de terminal monté en rack MTP) est une solution en ruban d'acier, montable en rack, conçue pour les déploiements de fibre optique haute densité. Il offre une approche économique et rentable pour le câblage structuré, prenant en charge jusqu'à 96 connexions LC frontales dans une seule unité de rack.

La série MPO comprend un capot supérieur amovible, un plateau avant coulissant et verrouillable, des supports de montage réglables et un panneau avant articulé. Chaque panneau est livré avec un jeu complet de matériel de montage et est compatible avec des cassettes à fibre pré-terminées ou des panneaux d'adaptateurs à fibre pour un déploiement instantané.

Informations rapides
  • P/N: KCO-RM-MPO-1U-96-LC-xx
  • Nom: Panneau de brassage MPO MTP 19''
  • Capacité: 96 cœurs
  • Nombre maximum de modules: 4 pièces
  • Port optique: LC duplex, MPO
  • Longueur du câble: 0,3 m
  • Taille du panneau de brassage: 480 × 245 × 1U (mm)
  • Couleur: Noir (autres couleurs OEM disponibles)
Caractéristiques principales
  • Type de perte d'insertion disponible en Standard, Elite / Faible perte
  • Nombre de fibres disponible en 6, 8, 12 et 24
  • Type de connecteur MTP/MPO disponible en Mâle et Femelle
  • Type de fibre disponible en SM (G652D, G657A1, G657A2) et MM (OM3, OM4)
  • Longueur du fanout disponible en 0,5 m, 1 m, etc.
  • Type de connecteur multifibre disponible en MTP, MPO avec type de polissage APC ou PC
  • Type de connecteur monofibre disponible en LC, SC avec type de polissage APC ou UPC
  • Terminé et testé en usine avec qualité garantie
  • Conception haute densité pour économiser considérablement de l'espace
Photos du produit

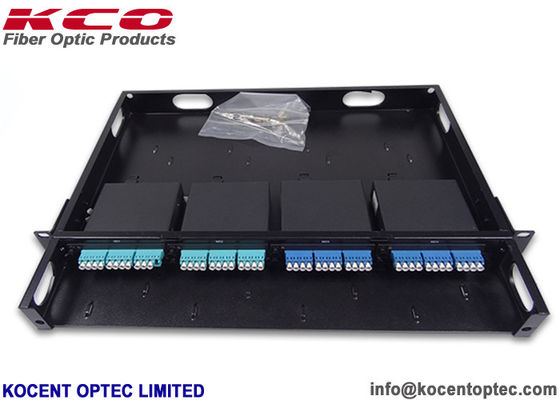

96-core 1U MPO MTP optical patch panel front view with LC duplex adapters
Vue de face — panneau de brassage MPO/MTP 96 cœurs 1U

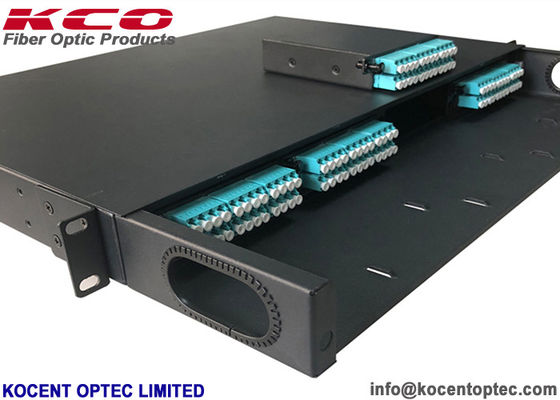

96-core 1U MPO MTP optical patch panel with sliding tray and hinged front panel
Détail du plateau coulissant et du panneau avant articulé
Dimensions du produit
Technical dimension drawing of the 1U 96-core MPO MTP rack-mount patch panel showing 480mm width and 245mm depth
Dessin dimensionnel — 480 × 245 × 1U (mm)
Spécifications du connecteur MTP/MPO
Type Monomode (Polissage APC) Monomode (Polissage UPC) Multimode (Polissage PC)
Nombre de fibres 8, 12, 24 etc. 8, 12, 24 etc. 8, 12, 24 etc.
Type de fibre G652D, G657A1 etc. G652D, G657A1 etc. OM1, OM2, OM3 etc.
Perte d'insertion max. Elite Faible perte ≤0,35 dB
Standard ≤0,75 dB		 Elite Faible perte ≤0,35 dB
Standard ≤0,75 dB		 Elite Faible perte ≤0,35 dB
Standard ≤0,60 dB
Perte de retour ≥60 dB ≥60 dB NA
Durabilité ≥500 fois ≥500 fois ≥500 fois
Température de fonctionnement -40℃ ~ +80℃ -40℃ ~ +80℃ -40℃ ~ +80℃
Longueur d'onde de test 1310 nm 1310 nm 1310 nm
Test d'insertion-extraction 1000 fois < 0,5 dB
Échange < 0,5 dB
Force anti-traction 15 kgf
Spécifications du panneau
Capacité de fibre du panneau 12–144 cœurs (12, 24, 48 ports généralement)
Connecteur du panneau SC, LC, ST, FC
Type Fixe
Dimension 19'' 1U / 2U / 3U / 4U ...
Matériau Acier laminé à froid ou Aluminium
Température de stockage -45℃ ~ +65℃
Épaisseur 1,0 mm / 1,2 mm
Accessoires Serre-câbles, vis d'oreille de montage et tube spiralé
Type MPO SM : G652D, G657A1, G657A2 | MM : OM1, OM2, OM3, OM4, OM5
Couverture LSZH
Longueur 0,3 m, 0,5 m
Produit associé
Related MPO MTP fiber optic patch panel and cassette solution
Produit de solution MPO/MTP associé
Catalogue de produits Kocent Optec Limited
  • Câble fibre optique : Câble extérieur, câble intérieur, câble de dérivation FTTH
  • Cordon de brassage fibre optique : Cordon de brassage intérieur, cordon de dérivation FTTH, cordon de brassage fibre optique de terrain, cordon de brassage extérieur
  • Produits de solution MPO/MTP : Cordon de brassage MPO/MTP, atténuateur MPO/MTP, boucle arrière MPO/MTP, adaptateur MPO/MTP, panneau de brassage MPO/MTP
  • Diviseur fibre optique : Diviseur PLC, coupleur FTB, diviseur multimode
  • Boîtier de terminaison fibre optique : Cadre de distribution, armoire de brassage, unité ODF, panneau de brassage, boîtier de terminaison intérieur, boîtier de terminaison extérieur, FDB, FAT, CTO
  • Boîtier de raccordement fibre optique : Type en ligne, type dôme, type aérien, type montage mural
  • Connecteur rapide fibre optique : SC, FC, LC
Service OEM / ODM

Si vous souhaitez afficher votre propre logo de marque sur les marchandises — par exemple sur le câble, le sac d'emballage, l'étiquette ou ailleurs — notre service OEM et ODM est toujours prêt à répondre à vos exigences. Veuillez contacter notre équipe de vente pour obtenir le meilleur support.

Emballage et expédition
Emballage
  • Selon l'emballage d'exportation standard
  • Boîte en carton, boîte en bois, palette en bois
Expédition
  • Express international tel que UPS, TNT, DHL, etc.
  • Air international : CA, AA, EA, etc.
  • Par voie maritime
  • Port maritime d'exportation standard : Shenzhen, Hongkong, Ningbo
  • Aéroport d'exportation standard : Shenzhen, Hongkong, Hangzhou, Shanghai
