Panneau de brassage MPO MTP 192 cœurs coulissant 2U ODF monté en rack fibre optique pour réseaux haute densité

  • 192 Core Sliding MPO MTP Patch Panel 2U Fiber Optic Rack Mount ODF for High Density Networks
  • 192 Core Sliding MPO MTP Patch Panel 2U Fiber Optic Rack Mount ODF for High Density Networks
  • 192 Core Sliding MPO MTP Patch Panel 2U Fiber Optic Rack Mount ODF for High Density Networks
  • 192 Core Sliding MPO MTP Patch Panel 2U Fiber Optic Rack Mount ODF for High Density Networks
Lieu d'origine Guangdong, Chine
Nom de marque KCO
Certification RoHS, ISO9001
Numéro de modèle KCO-MPO-192-2U
Quantité de commande min Négociation
Prix negotiable
Détails d'emballage Sac de PE, boîte de carton, palette en bois
Délai de livraison 2~7 jours après obtiennent le paiement
Conditions de paiement Western Union, T/T, L/C
Capacité d'approvisionnement 50,000pcs/month
Détails sur le produit
Connecteur 1 MPO, MTP Connecteur 2 LC recto-verso
Taille Pour les appareils à commande numérique Capacité 192 noyaux
Couleur NOIR Longueur 0.2m, 0.3m
Type de module Type de fixation Le noyau du module. 12 heures, 24 heures
Impression du logo Personnalisé Service OEM Oui
Mettre en évidence

192 tableau de connexions du noyau MPO

,

Tableau de connexions de dessin de MPO

,

Coffret d'extrémité de bâti de support de MTP
Laisser un message
Description de produit
Aperçu du produit

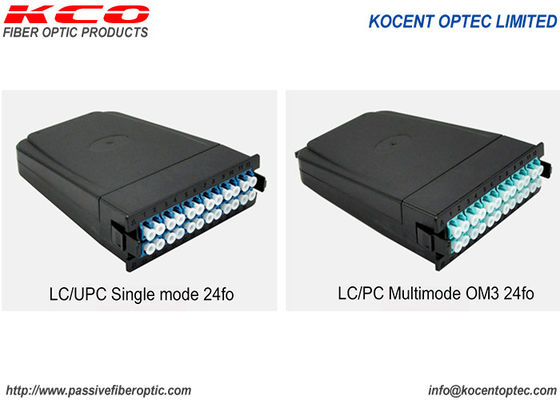

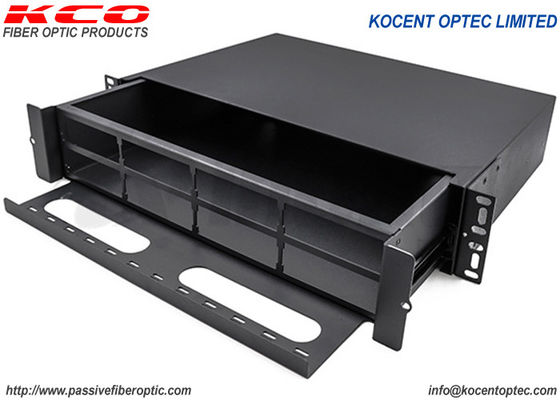

Le panneau de brassage MPO/MTP de type extractible à 192 cœurs est un cadre de distribution de fibre optique à montage en rack coulissant, conçu pour les environnements réseau à haute densité. Construit en acier laminé à froid avec une finition peinte givrée, le panneau abrite des cassettes en plastique sécurisées par une valve de pression, avec une plaque d'adaptateur en plastique. Cette unité 2U prend en charge jusqu'à 192 cœurs de sortie LC, offrant une solution de connectivité complète et peu encombrante pour les armoires standard de 19 pouces.

En tant que fabricant de panneaux de brassage à fibre optique MPO, de cassettes, d'assemblages de câbles et de composants, nous proposons des configurations prenant en charge les connecteurs SC, FC, ST et LC avec des options de polissage UPC et APC sur des facteurs de forme 1U, 2U et 4U. Le panneau peut accueillir des tiroirs d'épissure avec des assemblages de câbles à fibre MPO 1×N ou intégrer directement nos cassettes à fibre optique MPO.

Caractéristiques principales
  • Fabriqué avec une bande d'acier résistante pour une intégrité structurelle durable.
  • L'espace intérieur spacieux assure un rapport de courbure de fibre approprié.
  • Conception hyperdense : une unité de rack 1U peut installer 96 fibres, économisant ainsi un espace précieux.
  • Taille standard 19", compatible avec les armoires de type rack 19" pour une installation facile.
  • Fournit une solution système complète pour la connectivité.
  • La gestion des câbles bien organisée permet de distinguer facilement les câbles.
  • Léger avec une grande résistance, de bonnes performances anti-choc et une construction étanche à la poussière.
  • Offre une densité de champ de brassage plus élevée dans moins d'unités de rack, économisant ainsi un espace précieux.
  • Assure la flexibilité et la facilité de déploiement, de déplacement, d'ajout et de modification du réseau.
Photos du produit

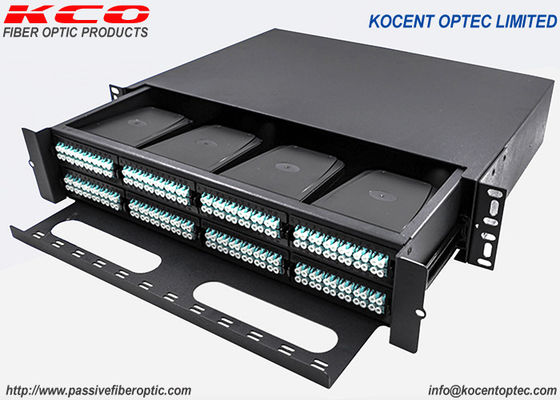

2U MPO MTP 192-core high-density sliding patch panel front view
Dimensional drawing of the 2U MPO MTP patch panel showing 19-inch rack dimensions
Detailed size diagram of the sliding MPO fiber optic patch panel
Spécifications du connecteur MTP/MPO
Type Monomode (polissage APC) Monomode (polissage UPC) Multimode (polissage PC)
Nombre de fibres 8, 12, 24 etc. 8, 12, 24 etc. 8, 12, 24 etc.
Type de fibre G652D, G657A1 etc. G652D, G657A1 etc. OM1, OM2, OM3 etc.
Perte d'insertion max. Elite faible perte ≤0,35 dB / Standard ≤0,75 dB Elite faible perte ≤0,35 dB / Standard ≤0,75 dB Elite faible perte ≤0,35 dB / Standard ≤0,60 dB
Perte de retour ≥60 dB ≥60 dB NA
Durabilité ≥500 fois ≥500 fois ≥500 fois
Température de fonctionnement -40℃ ~ +80℃ -40℃ ~ +80℃ -40℃ ~ +80℃
Longueur d'onde de test 1310 nm 1310 nm 1310 nm
Test d'insertion-extraction 1000 fois< 0,5 dB
Échange < 0,5 dB
Force anti-traction 15 kgf
Spécifications du panneau
Capacité de fibres du panneau Max 96 fo
Connecteur du panneau LC duplex
Type Type extractible
Dimension 19" 1U
Matériau Acier laminé à froid ou aluminium
Température de stockage -45℃ ~ +65℃
Épaisseur 0,6 / 0,8 / 1,0 / 1,2 / 1,5 mm
Accessoires Serre-câbles, vis d'oreille de montage et tube spiralé
Type MPO SM : G652D, G657A1, G657A2 ; MM : OM1, OM2, OM3, OM4, OM5
Gaine de câble LSZH
Longueur 0,3 m, 0,5 m
Catalogue produits
  • Câble fibre optique : câble extérieur, câble intérieur, câble de dérivation FTTH.
  • Connecteur rapide fibre optique : SC, FC, LC, ST.
  • Diviseur fibre optique : diviseur PLC, coupleur FTB, diviseur multimode.
  • Boîtier d'épissure fibre optique : type en ligne, type dôme, type aérien, type montage mural, boîtier d'épissure diviseur.
  • Boîtier terminal fibre optique : cadre de distribution, armoire de croisement, unité ODF, panneau de brassage 19", boîtier terminal intérieur, boîtier terminal extérieur, FDB, FAT, CTO, boîtier diviseur.
  • Cordon de brassage fibre optique : cordon de brassage intérieur, cordon de dérivation FTTH, cordon de brassage fibre optique de terrain, cordon de brassage extérieur.
  • Produits de solution MPO/MTP : cordon de brassage MPO (8fo, 12fo, 16fo, 24fo, 32fo), câble de brassage MTP, atténuateur MPO/MTP, boucle arrière MPO/MTP, adaptateur MPO/MTP, panneau de brassage MPO/MTP.
MPO MTP patch panel product catalog overview image
MPO MTP fiber optic patch panel application and detail view
MPO MTP high-density patch panel installed in rack cabinet
