Câble de dérivation à fibre optique MPO MTP APC poli à 8 fibres en mode unique avec méthode de polarité A B C vers câble de dérivation à fibre optique LC duplex

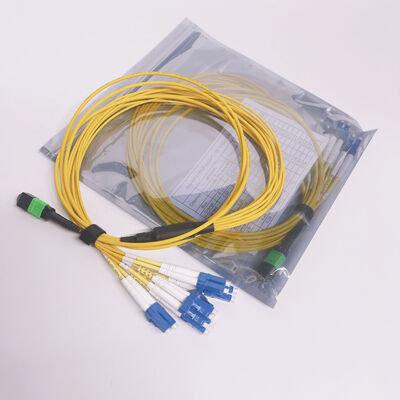

  • Single Mode 8 Fibers APC Polished MPO MTP Break-out Patch Cable with Polarity Method A B C to LC Duplex Fiber Optic Break-out Cable

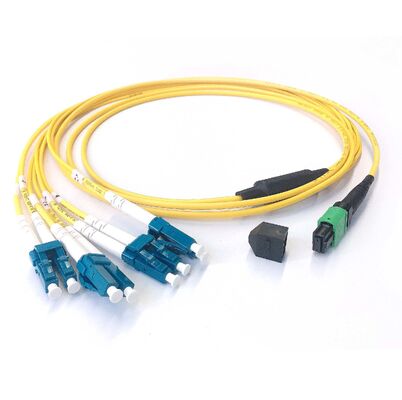

  • Single Mode 8 Fibers APC Polished MPO MTP Break-out Patch Cable with Polarity Method A B C to LC Duplex Fiber Optic Break-out Cable

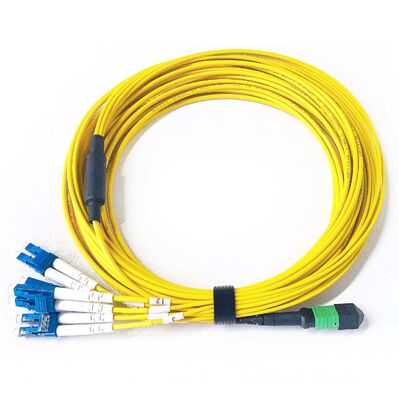

  • Single Mode 8 Fibers APC Polished MPO MTP Break-out Patch Cable with Polarity Method A B C to LC Duplex Fiber Optic Break-out Cable
  • Single Mode 8 Fibers APC Polished MPO MTP Break-out Patch Cable with Polarity Method A B C to LC Duplex Fiber Optic Break-out Cable
Lieu d'origine Guangdong, Chine
Nom de marque KCO
Certification ISO9001, RoHS
Numéro de modèle MPOA-MPOA-12fo-LSZH-xM
Quantité de commande min Négociation
Prix negotiable
Détails d'emballage Sac PE, boîte en carton, rouleau en bois
Délai de livraison 2~5 jours après qu'obtiennent le paiement
Conditions de paiement Western Union, T/T, L/C
Détails sur le produit
Connecteur MPO/APC Fibre Résultats de la recherche
Couverture PVC, LSZH Perte d'insertion 0,2 dB
Perte de retour 55dB Diamètre 2,0 mm, 3,0 mm
Longueur 1, 3, 5, 7, 10, 15, 20 ans et plus - Je ne sais pas. Cœur 9/125
Nombre de fibres 8 fibres, 12 fibres et 24 fibres Couleur jaune
Mettre en évidence

Cable à fibre mono-mode APC MPO-8

,

MTP-8 à câble de patch duplex LC

,

Méthode de polarité du câble de rupture MPO-8
Laisser un message
Description de produit
Aperçu du produit

L'usine de fibres KCO vend directement le câble de raccordement à fibre optique à dérivation MPO-8 / MTP-8 APC monomode à 8 fibres vers LC duplex. Ce cordon de raccordement haute densité comprend un mini-câble principal à 8 fibres avec un connecteur MPO-8 ou MTP-8 APC d'un côté et des connecteurs LC duplex (généralement LC/UPC) de l'autre.

Comme les câbles troncs MPO/MTP, les câbles de raccordement à dérivation MPO/MTP vers LC sont disponibles en trois méthodes de connexion : Type A (direct), Type B (croisé) et Type C (paire croisée).

Le connecteur MPO APC / MTP APC est doté d'un polissage Angled Physical Contact, conçu pour des connexions à haute vitesse et à faible perte dans les réseaux d'entreprise modernes et les centres de données.

Configurations disponibles
Option 1 : Connecteur MPO-8 APC + mini-câble SM G657A1 8F + connecteur LC/UPC duplex
Option 2 : Connecteur MTP-8 APC + mini-câble SM G657A1 8F + connecteur LC/UPC duplex
Single Mode 8-fiber APC MPO-8 MTP-8 to LC Duplex fiber optical break-out patch cable with connector detail
Polarité du câble de raccordement à dérivation MPO vers LC / MTP vers LC
1. Type A (Direct)

Mappage des fibres : La fibre 1 se connecte à la fibre 1 (LC), la fibre 2 à la fibre 2, et ainsi de suite.

Orientation de la clé : Clé vers le haut vers clé vers le bas.

Comment ça marche : Comme cela maintient un chemin direct, le basculement Tx → Rx doit se produire ailleurs dans le réseau. Pour compléter le circuit, vous devez utiliser un cordon de raccordement LC duplex standard A-B (croisé) à une extrémité (par exemple, au niveau du commutateur/transceiver).

2. Type B (Croisé inversé)

Mappage des fibres : La fibre 1 se connecte à la fibre 12 (LC), la fibre 2 à la fibre 11, et ainsi de suite.

Orientation de la clé : Clé vers le haut vers clé vers le haut.

Comment ça marche : Cela crée un basculement inhérent dans le câble lui-même. En raison de cette inversion interne, vous devez utiliser un cordon de raccordement LC droit A-A pour maintenir la bonne orientation Tx → Rx.

3. Type C (Paire croisée inversée)

Mappage des fibres : La fibre 1 se connecte à la fibre 2 (LC), la fibre 2 à la fibre 1, la fibre 3 à la fibre 4, et ainsi de suite.

Orientation de la clé : Clé vers le haut vers clé vers le bas.

Comment ça marche : L'inversion de paire mappe naturellement Tx vers Rx de bout en bout, ce qui le rend idéal pour se connecter directement à des équipements LC duplex sans avoir besoin de cordons de raccordement croisés spéciaux. Vous utilisez des cordons de raccordement LC standard A-B aux deux extrémités.

Diagram showing MPO to LC break-out patch cable polarity methods Type A, Type B, and Type C fiber mapping
Détails du produit
  • Côté connecteur A : MPO-8 APC, MTP-8 APC
  • Côté connecteur B : LC/UPC duplex, LC/APC duplex (autres disponibles)
  • Type de fibre : Monomode G657A1 / G657A2
  • Nombre de fibres : 8F
  • Diamètre du câble : 3,0 mm
  • Matériau de la gaine extérieure du câble : LSZH, PVC, OFNR
  • Couleur du câble : Jaune (personnalisable)
  • Longueur de dérivation : 30 cm, 50 cm
  • Diamètre du câble de dérivation : 2,0 mm
  • Polarité : Personnalisé
  • Perte d'insertion (IL) : Ultra faible perte (0,35 dB)
  • Perte de retour (RL) : 55 dB
  • Longueur du câble : Personnalisé
  • 100 % testé en usine avant expédition.
  • Rapport de test inclus avec chaque pièce.
  • Service OEM : Disponible
  • Emballage : 1 pièce/sac
Single Mode 8-fiber APC MPO-8 to LC Duplex break-out patch cable product detail view
Applications
  • Centre de données
  • Centre d'IA
  • Centre de connexion Starlink
  • FTTH (Fibre jusqu'au domicile)
  • FTTO (Fibre jusqu'au bureau)
  • FTTC (Fibre jusqu'au trottoir)
  • FTTR (Fibre jusqu'à la pièce)
  • FTTX (Fibre jusqu'à X)
Spécifications
Paramètres Assemblages de câbles fibre standard
Type de fibre SM (G.657A)
Matériaux de gaine LSZH / OFNR / PVC
Côté connecteur A MPO APC femelle / mâle, MTP APC femelle / mâle
Côté connecteur B LC/UPC duplex, LC/APC duplex, autres
Matériaux de la férule Polymère chargé de verre
Longueurs d'onde de test 1310±30 / 1550±30 nm
Perte d'insertion IL (dB) ≤ 0,35 dB (ultra faible perte), ≤ 0,65 dB (perte standard)
Perte de retour RL (dB) ≥ 55 dB (APC)
Échangeabilité ≤ 0,2 dB
Assemblages de câbles Câble tronc
Température de fonctionnement (°C) -10 ~ +70
Température de stockage (°C) -40 ~ +85
Emballage 1 unité/sac

*Toutes les valeurs spécifiées sont avec connecteurs.

Emballage
Standard export packing for MPO MTP to LC break-out fiber optic patch cables
Service OEM / ODM

Si vous souhaitez afficher votre propre logo de marque sur les marchandises — par exemple sur le câble, le sac d'emballage, l'étiquette ou ailleurs — ce n'est pas un problème. Notre service OEM et ODM est toujours prêt à répondre à vos exigences.

Emballage et expédition
Emballage
  • Selon l'emballage d'exportation standard.
  • Boîte en carton, boîte en bois, palette.
  • Marquage standard.
Expédition
  • Express international tels que UPS, TNT, DHL, etc.
  • Air international : CA, AA, EA, etc.
  • Par voie maritime.
