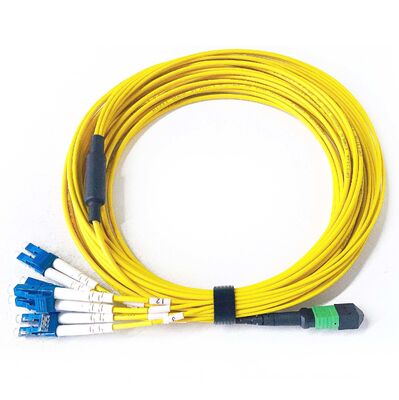

Mode unique 8fibres APC MPO-8 MTP-8 à LC Méthode de polarité du câble de patch de rupture à fibre optique duplex A B C

  • Single Mode 8fibers APC MPO-8 MTP-8 To LC Duplex Fiber Optical Break-out Patch Cable Polarity Method A B C
  • Single Mode 8fibers APC MPO-8 MTP-8 To LC Duplex Fiber Optical Break-out Patch Cable Polarity Method A B C
  • Single Mode 8fibers APC MPO-8 MTP-8 To LC Duplex Fiber Optical Break-out Patch Cable Polarity Method A B C
  • Single Mode 8fibers APC MPO-8 MTP-8 To LC Duplex Fiber Optical Break-out Patch Cable Polarity Method A B C
Lieu d'origine Guangdong, Chine
Nom de marque KCO
Certification ISO9001, RoHS
Numéro de modèle MPOA-MPOA-12fo-LSZH-xM
Quantité de commande min Négociation
Prix negotiable
Détails d'emballage Sac PE, boîte en carton, rouleau en bois
Délai de livraison 2~5 jours après qu'obtiennent le paiement
Conditions de paiement Western Union, T/T, L/C
Détails sur le produit
Connecteur MPO/APC Fibre Résultats de la recherche
Couverture PVC, LSZH Perte d'insertion 0,2 dB
Perte de retour 55 dB Diamètre 2,0 mm, 3,0 mm
Longueur 1, 3, 5, 7, 10, 15, 20 ans et plus - Je ne sais pas. Cœur 9/125
Nombre de fibres 8 fibres, 12 fibres et 24 fibres Couleur Jaune
Laisser un message
Description de produit

Mode unitaire 8fibres APC MPO-8 MTP-8 à LC méthode de polarité de câble de raccordement à fibre optique duplex AB C

Description:

L'usine de fibres KCO vend directement un câble de raccordement à Fiber optique monomode 8 fibres APC MPO-8 MTP-8 à LC Duplex

  • Le câble de dérivation à fibre optique duplex MPO-8/MTP-8 vers LC est un cordon de raccordement à fibre optique dont le câble principal est un mini-câble à 8 fibres, le câble de raccordement d'un côté est livré avec un type de polissage MPO-8 ou MTP-8 APC et un autre côté est livré avec un connecteur duplex LC (normalement de type LC/UPC).
  • Identiques au câble principal MPO/MTP, les câbles de brassage MPO/MTP vers LC ont 3 types de méthodes de connexion. Ils sont de type A (traînée), de type B (connexion croisée), de type C (paire croisée).
  • Le MPO APC / MTP APC fait référence à un câble à fibre optique haute densité terminé par un connecteur MPO / MTP (Multi-fiber Termination Push-on) doté d'un type de polissage APC (Angled Physical Contact). Il est conçu pour les connexions à haut débit et à faibles pertes dans les réseaux d'entreprise et les centres de données modernes.

Option 1: Connecteur MPO-8 APC + mini câble SM G657A1 8F + connecteur LC/UPC Duplex

Option 2: Connecteur MTP-8 APC + mini câble SM G657A1 8F + connecteur LC/UPC Duplex

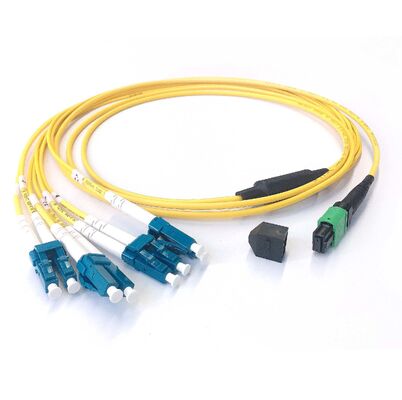

Mode unique 8fibres APC MPO-8 MTP-8 à LC Méthode de polarité du câble de patch de rupture à fibre optique duplex A B C 0


Polarité du câble de raccordement break-out MPO vers LC/MTP vers LC

  • 1. Type A (direct)

Mappage de fibre : la fibre 1 se connecte à la fibre 1 (LC), la fibre 2 à la fibre 2, etc.

Orientation des touches : clé vers le haut vers le bas.

Comment ça marche : étant donné que cela maintient un chemin direct, l'inversion Tx → Rx doit se produire ailleurs dans le réseau. Pour compléter le circuit, vous devez utiliser un cordon de brassage duplex LC standard A vers B (Crossover) à une extrémité (par exemple, au niveau du commutateur/émetteur-récepteur).

  • 2. Type B (croix inversée)

Mappage de fibre : la fibre 1 se connecte à la fibre 12 (LC), la fibre 2 se connecte à la fibre 11, et ainsi de suite.

Orientation des touches : clé à clé.

Comment ça marche : Cela crée un retournement inhérent au câble lui-même. En raison de cette inversion interne, vous devez utiliser un cordon de brassage LC A-to-A droit pour maintenir l'orientation Tx → Rx correcte.

  • 3. Type C (paire croisée inversée)

Mappage de fibre : la fibre 1 se connecte à la fibre 2 (LC), la fibre 2 à la fibre 1, la fibre 3 à la fibre 4, etc.

Orientation des touches : clé vers le haut vers le bas.

Comment ça marche : Le pair-flip mappe naturellement Tx à Rx d'un bout à l'autre, ce qui le rend idéal pour se connecter directement à un équipement LC duplex sans avoir besoin de cordons de brassage croisés spéciaux. Vous utilisez des cordons de brassage LC A vers B standard aux deux extrémités.

Mode unique 8fibres APC MPO-8 MTP-8 à LC Méthode de polarité du câble de patch de rupture à fibre optique duplex A B C 1


Détail du produit

Mode unitaire 8fibres APC MPO-8 MTP-8 à LC méthode de polarité de câble de raccordement à fibre optique duplex AB C

  • Côté connecteur A : MPO-8 APC, MTP-8 APC
  • Côté connecteur B : LC/UPC duplex, LC/APC duplex (autres)
  • Type de fibre : monomode G657A1/G657A2
  • Nombre de fibres : 8F
  • Diamètre du câble : 3,0 mm
  • Matériau de la gaine extérieure du câble : LSZH, PVC, OFNR
  • Couleur du câble : jaune (personnalisé)
  • Longueur de rupture : 30 cm, 50 cm
  • Diamètre du câble de dérivation : 2,0 mm
  • Polarité : personnalisée
  • IL : perte ultra faible (0,35 dB)
  • RL : 55 dB
  • Longueur du câble : personnalisé
  • 100 % testé en usine avant expédition.
  • Le rapport de test est livré avec chaque pièce.
  • Service OEM : disponible
  • Emballage: 1 pièce/sac

Mode unique 8fibres APC MPO-8 MTP-8 à LC Méthode de polarité du câble de patch de rupture à fibre optique duplex A B C 2

Application

  • Centre de données
  • Centre d'IA
  • Centre de connexion Starlink
  • FTTH
  • FTTH
  • FTTO
  • FTTC
  • FTTR
  • FTTX

Spécification:

ParamètresAssemblages de câbles à fibres standard
Type de fibreSM(G.657A)
Matériaux de la vesteLSZH/OFNR/PVC
Connecteur Côté A

MPO APC femelle/mâle

MTP APC femelle / mâle

Connecteur côté B

LC/UPC recto-verso

LC/APC recto-verso

Autres

Matériaux de virolePolymère chargé de verre
Test des longueurs d'onde1310 ± 30/1550 ± 30 nm
Perte d'insertion IL (dB)

≤ 0,35 dB (perte ultra faible)

≤ 0,65 dB (perte standard)

Perte de réflexion RL (dB)≥ 55dB (APC)
Échangeabilité≤ 0,2 dB
Assemblages de câblesCâble principal
Température de fonctionnement (°C)-10~ + 70
Température de stockage (°C)-40 ~ +85
Emballer1 unité/sac
*Toutes les valeurs spécifiées concernent les connecteurs.

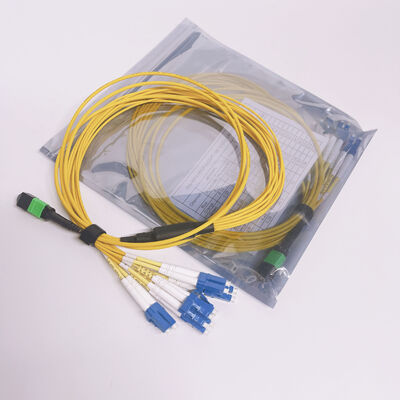

Emballage:

Mode unique 8fibres APC MPO-8 MTP-8 à LC Méthode de polarité du câble de patch de rupture à fibre optique duplex A B C 3


Service d'OEM/ODM :

Si vous souhaitez afficher votre propre logo de marque sur les produits tels que le câble, le sac d'emballage, l'étiquette ou n'importe où. Ce n'est pas un problème. Notre service OEM et ODM est toujours prêt à le faire.

Emballage:

Selon Stardard Export Packing.

Boîte en carton, caisse en bois, palette.
