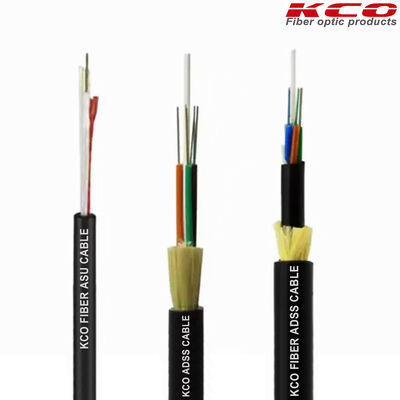

Câble à fibre optique ADSS autoportant diélectrique monobloc PE résistant à l'eau, portée 150M, pour réseaux aériens autoportants entièrement diélectriques

Un câble à fibre optique ADSS (All-Dielectric Self-Supporting) à gaine uniqueest un câble à fibre optique aérien entièrement non métallique qui utilise une seule enveloppe protectrice extérieure (généralement en matériau PE) pour enfermer ses composants centraux, le distinguant des variantes ADSS à double gaine qui ajoutent une couche de gaine intérieure supplémentaire.Ce câble optique aérien ADSS à gaine PE unique de portée de 150 m est une solution de fibre entièrement non métallique et étanche pour extérieur, spécialement conçue pour le déploiement aérien sur les poteaux électriques et les tours de transmission. Il est optimisé pour les scénarios où l'espacement typique des poteaux atteint 150 m, éliminant le besoin de câbles de support supplémentaires et permettant une installation sous tension sans interrompre les opérations du réseau électrique voisin.

Le câble est entièrement conforme aux normes industrielles AS/NZS S008, IEC 60794-3-20 et IEEE 1222.

Il est disponible avec de nombreux types de fibres, y compris les fibres monomodes (SMF) 9/125 G.652D, G.657A1, G.655 et autres, ou les fibres multimodes (MMF) 62.5/125 OM1 et 50/125 OM2, OM3, OM4 et OM5.

Applications principales

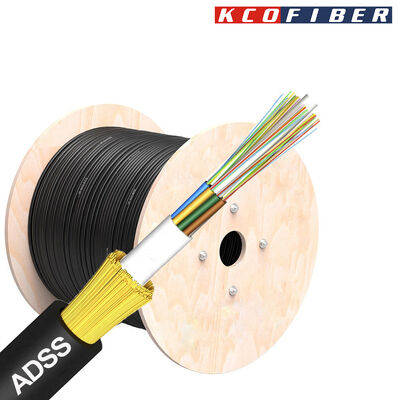

Câble à fibre optique aérien ADSS à gaine unique avec gaine extérieure en PE noir et élément de renforcement en fil d'aramide.

• Tubes lâches étanches :
• Les tubes thermoplastiques en PBT abritent jusqu'à 12 fibres monomodes ITU-T G.652D/G.657A chacune, remplis d'un gel d'étanchéité à faible viscosité, thixotrope et non fondant, entièrement compatible avec les matériaux de revêtement des fibres. Ce gel isole complètement les fibres de l'humidité, empêchant l'atténuation du signal causée par l'intrusion d'eau.Un élément de renforcement central non métallique (FRP, Fiber Reinforced Plastic) assure le support de traction principal.
• Deux couches de fil d'aramide à haute résistance sont torsadées uniformément autour du noyau du câble pour améliorer encore les performances de traction.
• Gaine extérieure unique en PE :
• La couche la plus extérieure est une gaine en polyéthylène (PE) noire stabilisée aux UV de 1,8 à 2,2 mm d'épaisseur, entièrement conforme à la norme AS 1049. Elle résiste aux rayons UV à long terme, à l'érosion par l'ozone et aux fluctuations de température, et peut être mise à niveau vers une variante spéciale en PE anti-piste (AT) pour les environnements à champ électrique de haute tension de 110 kV afin d'éviter les dommages dus à la corrosion électrique.Section transversale de la construction du câble ADSS à gaine unique.

• La résistance à la traction nominale (RTS) varie de 10 kN à 120 kN, la tension de fonctionnement quotidienne maximale étant maintenue en dessous d'1/3 de la RTS pour garantir que la contrainte de la fibre reste inférieure à 0,05 %.Plage de portée :
• 50 m, 80 m, 100 m, 120 m, 150 m, 200 m, 300 m, 500 m.Rayon de courbure :
• 20 × diamètre du câble lors de l'installation ; 15 × diamètre du câble en état statique sans charge.Plage de température :
• −10 °C à +50 °C pour l'installation ; −40 °C à +70 °C pour le fonctionnement et le stockage à long terme.Avantages clés :
• Complètement immunisé contre les foudroiements et les interférences électromagnétiques ; 30 à 50 % plus léger que les câbles ADSS à double gaine, réduisant la charge sur les tours et la difficulté d'installation.Gaine extérieure unique :
• Gaine en HDPE noire stabilisée aux UV de 1,5 à 2,0 mm d'épaisseur.Caractéristiques des fibres

Marquage OEM/ODM personnalisé disponible sur le câble, l'emballage et les étiquettes.
