200M Span OM4 Multimode Single Sheath ADSS câble à fibre optique entièrement diélectrique autoportant câble aérien à fibre optique

Câble aérien extérieur à fibre optique ADSS à gaine unique entièrement diélectrique 200M MMF Multimode OM4, 2 à 144 cœurs

ADSS à gaine unique () Le câble à fibre optique extérieur autoportant entièrement diélectrique est un câble à fibre optique léger et non métallique conçu pour les installations aériennes extérieures sans nécessiter de fil de suspension en acier séparé. Doté d'une seule couche de gaine extérieure, il constitue une option économique et flexible pour les distributions à courte et moyenne portée.Un câble ADSS à gaine unique repose sur une géométrie concentrique intégrée pour supporter son propre poids face aux charges environnementales telles que le vent et la glace.

Un câble aérien extérieur à fibre optique ADSS à gaine unique de portée 200 mètres représente le seuil d'ingénierie supérieur pour les déploiements aériens à gaine unique. Alors que la plupart des câbles à gaine unique atteignent environ 100 m à 120 m, les fabricants spécialisés peuvent étirer une gaine unique jusqu'à 200 mètres en améliorant considérablement la densité du fil d'aramide interne (Kevlar) pour compenser le vent, la glace et la flèche structurelle sur de plus longues distances.

Le câble est entièrement conforme aux normes industrielles AS/NZS S008, IEC 60794-3-20 et IEEE 1222.

Il est disponible avec de nombreux types de fibres, y compris la fibre monomode (SMF) 9/125 G.652D, G.657A1, G.655 et autres, ou la fibre multimode (MMF) 62.5/125 OM1 et 50/125 OM2, OM3, OM4 et OM5.

Applications principales

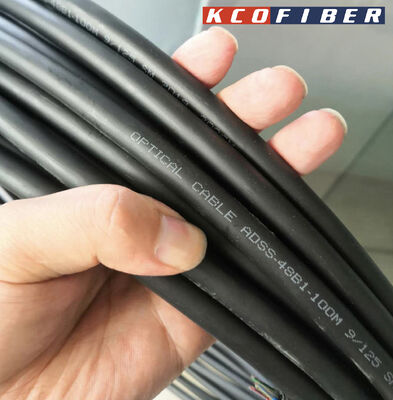

Câble à fibre optique aérien ADSS à gaine unique avec gaine extérieure noire en PE et âme de résistance en fil d'aramide.

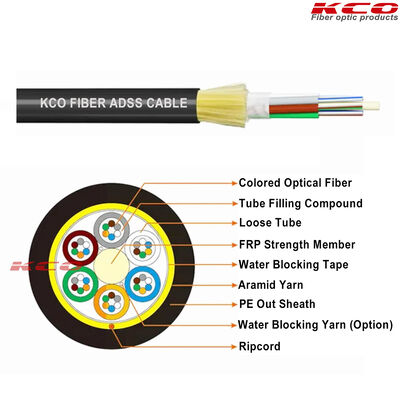

• Tubes lâches étanches :
• Les tubes thermoplastiques en PBT abritent jusqu'à 12 fibres monomodes ITU-T G.652D/G.657A chacun, remplis d'un gel étanche à faible viscosité, thixotrope et non fondant, entièrement compatible avec les matériaux de revêtement des fibres. Ce gel isole complètement les fibres de l'humidité, empêchant l'atténuation du signal causée par l'intrusion d'eau.Un membre de résistance central non métallique (FRP, plastique renforcé de fibres) assure le support de traction principal.
• Deux couches de fil d'aramide à haute résistance sont torsadées uniformément autour du noyau du câble pour améliorer encore les performances de traction.
• Gaine extérieure simple en PE :
• La couche la plus externe est une gaine en polyéthylène (PE) noire stabilisée aux UV de 1,8 à 2,2 mm d'épaisseur, entièrement conforme à la norme AS 1049. Elle résiste aux radiations UV à long terme, à l'érosion par l'ozone et aux fluctuations de température, et peut être mise à niveau vers une variante spéciale en PE anti-arc AT pour les environnements à champ électrique de haute tension de 110 kV afin d'éviter les dommages dus à la corrosion électrique.Performances mécaniques et environnementales

• La résistance à la traction nominale (RTS) varie de 10 kN à 120 kN, la tension de fonctionnement quotidienne maximale étant maintenue en dessous d'1/3 de la RTS pour garantir que la contrainte de la fibre reste inférieure à 0,05 %.Plage de portée :
• 50 m, 80 m, 100 m, 120 m, 150 m, 200 m, 300 m, 500 m.Rayon de courbure :
• 20 × diamètre du câble lors de l'installation ; 15 × diamètre du câble en état statique sans charge.Plage de température :
• -10 °C à +50 °C pour l'installation ; -40 °C à +70 °C pour le fonctionnement et le stockage à long terme.Avantages clés :
• Entièrement immunisé contre les coups de foudre et les interférences électromagnétiques ; 30 à 50 % plus léger que les câbles ADSS à double gaine, réduisant la charge sur les tours et la difficulté d'installation.Gaine extérieure simple :
• Gaine en HDPE noire stabilisée aux UV de 1,5 à 2,0 mm d'épaisseur.Données techniques du câble ADSS à gaine unique de portée 200M

Marquage OEM/ODM personnalisé disponible sur le câble, l'emballage et les étiquettes.

Expédition

• Air international : CA, AA, EA, etc.
• Par voie maritime
